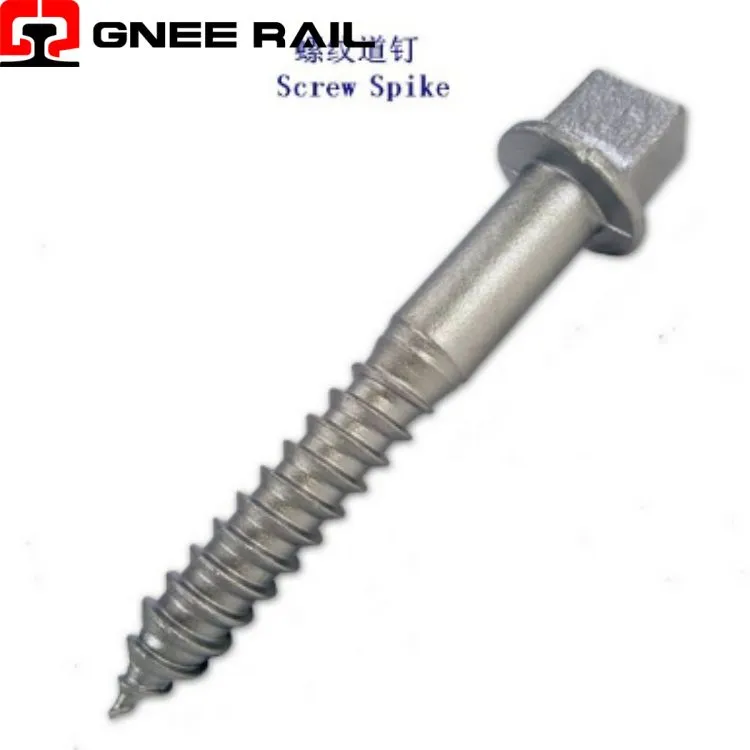

Bėgio sraigtinio smaigalio tvirtinimo sistema
Railway Screw Spike yra sraigtinis tvirtinimo elementas, pagamintas iš didelio-stipraus anglinio arba legiruotojo plieno, skirtas pritvirtinti bėgio inkaro plokštes arba tiesiogiai pritvirtinti bėgius prie medinių, kompozitinių ar inžinerinių medinių pabėgių sukamuoju įterpimu. Šis tvirtinimo elementas išsiskiria savo kvadratine arba šešiakampe pavaros galvute, ištisiniu spiraliniu sriegiu, besitęsiančiu iki nusmailėjusio arba buko taško, ir tiksliai suformuotu sriegio profiliu, šis tvirtinimo elementas sukimo įvestį paverčia išmatuojama ašine išankstine apkrova, kuri palaiko pastovią suspaudimo jėgą per visą eksploatavimo laiką.
Techninės specifikacijos:
| Atributas | Techninė detalė | Veiklos rodiklis |
|---|---|---|
| Siūlų formavimo būdas | Valcuoti (šaltai{0}}formuoti) arba supjaustyti | Valcuoti siūlai: ilgaamžiškumas atsparus nuovargiui |
| Galvos konfigūracija | Kvadratinė, šešiakampė arba apvali pavara | Tipiški 5/8" – 1" skersmens butai |
| Nominalus skersmuo | Blauzdos skersmuo | 5/8" – 1" (16–25 mm) |
| Didžiausia tempimo jėga | Medžiagų pajėgumas | 120–150 ksi (830–1035 MPa) |
| Apsauga nuo korozijos | Dengimas arba dengimas | Karštai cinkuotas-, mechaninis cinkavimas arba ksilanas |
Montavimo ir priežiūros perspektyvos:
- Kelių{0}}krovinių pasidalijimas iš šono:Nepertraukiamas sriegio sujungimas paskirsto taikomą įtampą 8–12 atskirų sriegio šonų, sumažindamas įtempių koncentraciją bet kuriame taške ir įgalindamas didesnę bendrą suspaudimo jėgą nei lygiaverčio skersmens varomos tvirtinimo detalės.
- Šlyties plokštumos optimizavimas:Tvirtinimo detalės kotas yra neutralioje pabėgio sekcijos ašyje, veikiant vertikalioms bėgių apkrovoms, taip sumažinant kombinuotą įtempimo{0}}šlyties sąveiką, kuri pagreitintų nuovargį kitose tvirtinimo konfigūracijose.
- Lenkimo momento sumažinimas:Srieginis viso ilgio sujungimas apsaugo nuo konsolės lenkimo, kuris paveikia varomus smaigalius judant šoniniu bėgiu, todėl tvirtinimo detalės apkraunamos daugiausia ašine įtampa.
Priežiūra ir eksploatavimo perspektyva
- Sukimo momentas-Audito protokolas:Atsitiktinis mėginių ėmimas įrengimo metu naudojami kalibruoti sukimo momento veržliarakčiai, siekiant patikrinti, ar taikomas sukimo momentas atitinka nustatytas ribas, taip suteikiant statistinį tinkamo įtempimo užtikrinimą visoje įdiegtoje populiacijoje.
- Riešutų koreliacijos-pasukimas-:Esant kritinėms reikmėms, kampinis sukimasis nuo pirmojo kontakto iki galutinės padėties užtikrina nepriklausomą patikrinimą, ar buvo pasiekta tinkama išankstinė apkrova, o tai papildo sukimo momento matavimą.
- Ultragarsinis ilgio matavimas:Pažangiosiose kokybės programose naudojami ultragarsiniai ekstenzometrai, skirti tiesiogiai matuoti tvirtinimo detalių pailgėjimą montuojant ir nustatyti tikrąją suspaudimo jėgą, nepriklausomą nuo sukimo momento{0}}trinties kintamųjų.
„Gnee Professional“ tiekėjas
