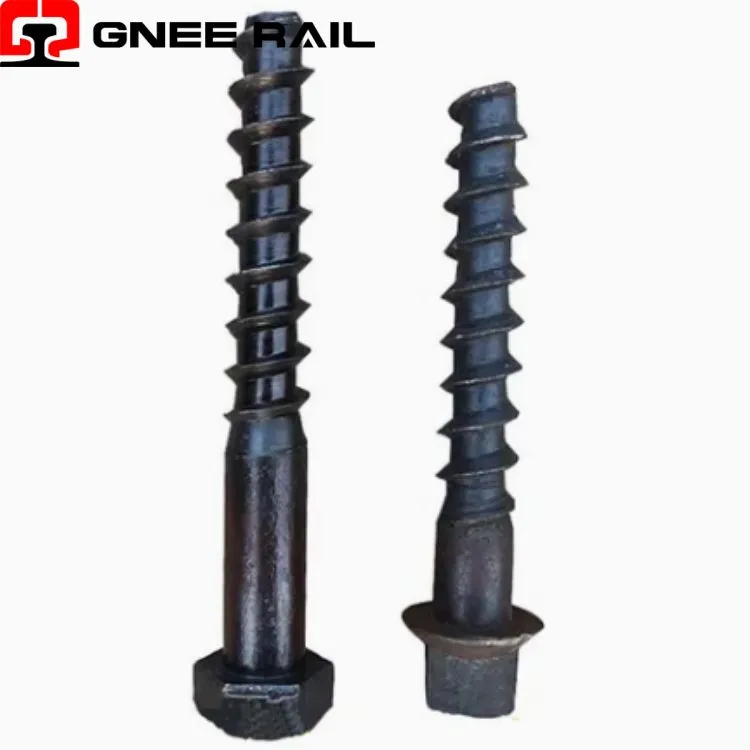

Bėgio sraigtinio smaigalio tvirtinimo sistema
Railway Screw Spike yra srieginis tvirtinimo įtaisas, skirtas pritvirtinti bėgio pagrindo plokštes arba tiesioginį bėgio tvirtinimą prie medinių, kompozitinių ar betoninių pabėgių sukamuoju montavimu, o ne smūgiu. Šis tvirtinimo elementas, pasižymintis ištisiniu sraigtiniu sriegiu, kvadratine arba šešiakampe galvutės konfigūracija ir kaltine arba valcuota konstrukcija, sukimo momentą paverčia ašine suspaudimo jėga, užtikrindama pastovią ir išmatuojamą išankstinę apkrovą, kuri išlieka stabili esant dinaminei bėgių apkrovai.
Techninės specifikacijos:
| Parametras | Specifikacija | Veikimo charakteristika |
|---|---|---|
| Gamybos procesas | Valcuoti arba nupjauti siūlai | Valcuoti siūlai užtikrina puikų atsparumą nuovargiui |
| Medžiagos klasė | Vidutinis{0}}anglinis arba legiruotasis plienas | Tipiškas 1038–4140 laipsnio diapazonas |
| Suspaudimo jėgos diapazonas | Už tvirtinimo detalę | 8–15 kN (priklauso nuo taikymo) |
| Montavimo sukimo momentas | Taikoma sukimosi jėga | 150–300 Nm tipinis diapazonas |
| Atsparumas išėmimui | Didžiausias ištraukimo{0}}pajėgumas | 15 – 25 kN tvirtoje medienoje |
Montavimo ir priežiūros perspektyvos:
- Sraigtinės kampo optimizavimas:Sriegio švino kampas apskaičiuojamas taip, kad užtikrintų savaiminio-užrakinimo charakteristikas, kai atsparumas trinčiai viršija atgalinės-varos tendenciją, kad būtų išvengta savaiminio atsipalaidavimo veikiant vibracijai, nereikalaujant papildomų fiksavimo mechanizmų.
- Asimetriškas sriegio profilis:Apkrovą{0}}nešantis šonas turi statesnį kampą nei galinis šonas, optimizuojant jėgos perdavimą įtempimo apkrovos metu ir palengvinant švarų drožlių pašalinimą montuojant.
- Šaknies spindulio dizainas:Dideli spinduliai ties sriegio šaknimis pašalina įtempių koncentracijos taškus, kurie gali sukelti nuovargio įtrūkimus dėl ciklinių tempimo apkrovų, patiriamų naudojant bėgius.
Priežiūra ir eksploatavimo perspektyva
- Sukimo momento-ir-įtempimo koreliacija:Nustatytas ryšys tarp taikomo sukimo momento ir sukurtos spaustuko jėgos leidžia tiksliai valdyti įtempimą naudojant kalibruotus sukimo momento veržliarakčius arba automatizuotą montavimo įrangą.
- Išankstiniai{0}}gręžimo reikalavimai:Apibrėžtos bandomosios angos skersmens specifikacijos, kad būtų užtikrintas optimalus medžiagos poslinkis{0}}mažo dydžio skylės gali suskilti, o per didelės skylės sumažina ištraukimo pajėgumą.
- Diegimo greičio optimizavimas:Stambūs sriegio žingsniai leidžia greitai įkišti, išlaikant pakankamą sriegio sukibimo gylį, kad būtų galima išlaikyti reikiamą pajėgumą, suderinant įrengimo našumą ir našumą.
„Gnee Professional“ tiekėjas
