Rail E Clip tvirtinimo sistema

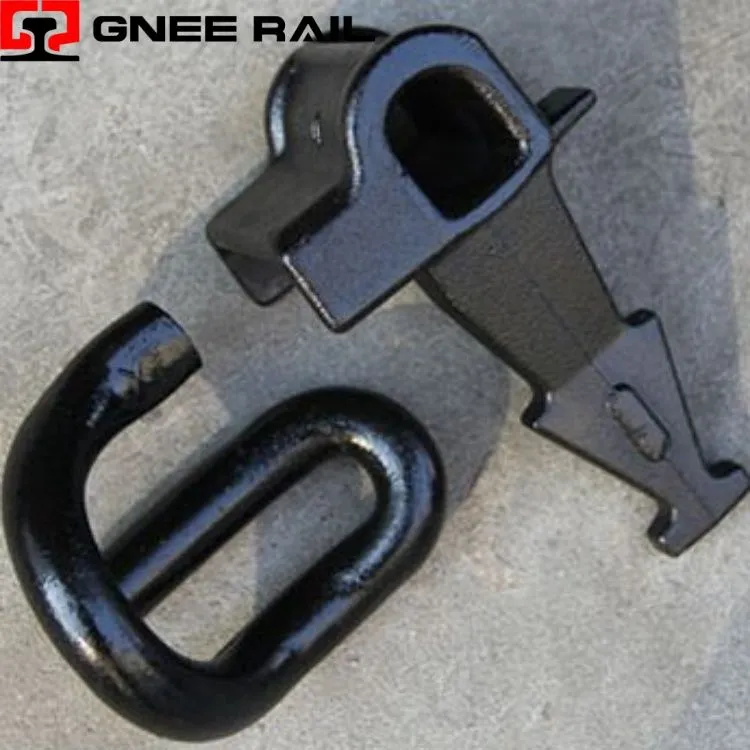

Railway E{0}}Clip yra elastingas spyruoklinis plieninis tvirtinimo elementas, kuris užfiksuoja bėgius ant betoninių pabėgių. Jo asimetrinė forma sukuria pastovią apkrovą pirštams, apsaugodama bėgius nuo vertikalių ir šoninių traukinių eismo jėgų. Sukurtas aukštam atsparumui nuovargiui, segtukas sugeria dinaminius smūgius neatsipalaiduodamas. Šis priežiūros nereikalaujantis-komponentas yra būtinas greitųjų-linijoms, krovinių gabenimo maršrutams ir miesto transporto sistemoms. Montavimas atliekamas greitai naudojant hidraulinį aplikatorių, užtikrinantį vienodą tvirtinimą ilgose bėgių atkarpose.
Techninės specifikacijos:
| Parametras | Vertė | Vienetas |
|---|---|---|
| Medžiagos klasė | 60Si2Mn | Spyruoklinis plienas |
| Kietumas | 42 – 48 | HRC |
| Pirštų apkrova | 10 – 12 | kN |
| Maksimalus įlinkis | 14 | mm |
| Nuovargio ciklai | 2,5 mln | minimumas |
| Dangos storis | 80 | μm |
| Darbinė temp | -40 iki +70 | laipsnį |
| Įrankio tipas | Hidraulinis | aplikatorius |
| Geležinkelio suderinamumas | 50E1 – 60E1 | UIC profiliai |
Montavimo ir priežiūros perspektyvos:
- Asimetriškos kojelės vertikalią rato apkrovą paverčia elastingu prispaudimo slėgiu.
- Progresyvus spyruoklės greitis reguliuoja pasipriešinimą, kai deformacija didėja esant apkrovai.
- Nuolatinė kojų pirštų apkrova neleidžia bėgiams šliaužti ir laikui bėgant vėžės išsiplėtimui.
- Energijos sugėrimas sumažina betoniniams pabėgiams perduodamą vibraciją.
- Savaiminio-centravimo geometrija išlaiko išlygiavimą po pasikartojančių įkėlimo ciklų.
Priežiūra ir eksploatavimo perspektyva
- 60Si2Mn spyruoklinis plienas užtikrina aukštą takumo ribą elastingam atsistatymui.
- Grūdinimas ir grūdinimas sukuria vienodą martensitinę struktūrą, užtikrinančią ilgaamžiškumą.
- Chromo lydinio papildymas padidina kietumą ir atsparumą nuovargiui.
- Karštas{0}}cinkavimas apsaugo nuo korozijos tuneliuose ir pakrantėse.
- Paviršiaus kietumas subalansuoja atsparumą dilimui ir plastiškumą montavimui.
„Gnee Professional“ tiekėjas
