Rail E Clip tvirtinimo sistema

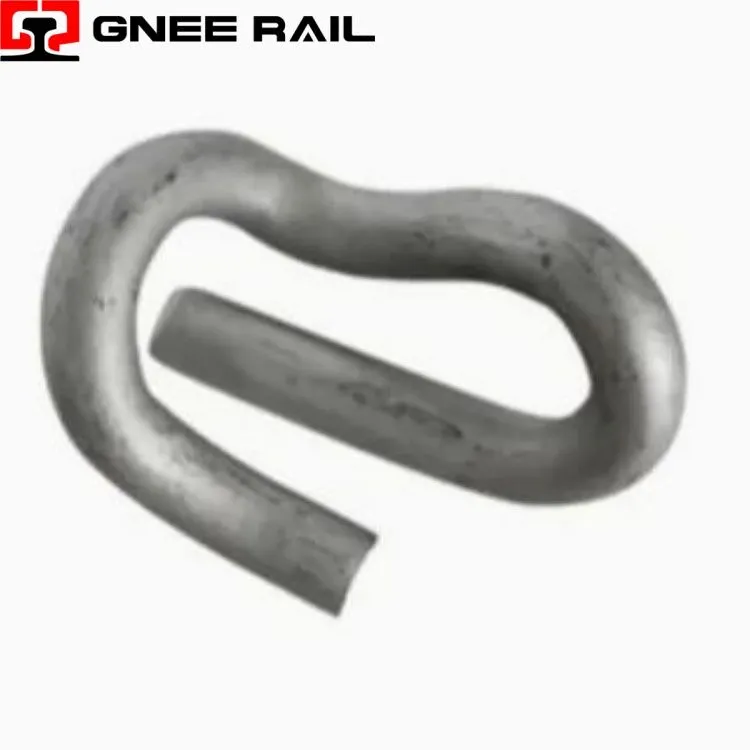

Railway E{0}}Clip yra elastingas bėgių tvirtinimo komponentas, pagamintas iš aukščiausios kokybės spyruoklinio plieno, skirtas betoniniams pabėgiams. Unikali asimetrinė jo forma užtikrina pastovią suspaudimo jėgą, kuri sutvirtina bėgelį ir leidžia kontroliuoti judėjimą. Apkaba sugeria dinamines apkrovas iš pravažiuojančių traukinių, atsparus vibracijos -atsipalaidavimui ir nereikalauja jokios priežiūros sumontavus. Plačiai naudojamas greitųjų-greičių, krovinių ir metro sistemose, „E-Clip“ užtikrina ilgalaikį-kelio stabilumą
Techninės specifikacijos:
| Parametras | Vertė | Pastabos |
|---|---|---|
| Medžiagos klasė | 60Si2Mn arba 60Si2CrA | Spyruoklinis plienas |
| Paviršiaus apdaila | Karštai cinkuota-arba Dacromet | Apsauga nuo korozijos |
| Pirštų apkrovos diapazonas | 9 – 12 kN | Reguliuojamas pagal dizainą |
| Nukrypimo kelionė | 10-14 mm | Elastinis darbo diapazonas |
| Nuovargio ciklai | > 2,000,000 | Pagal EN 13146 |
| Darbinė temp | -40 laipsnių iki +70 laipsnio | Naudojimas bet kokiu-oru |
| Diegimo įrankis | Hidraulinis aplikatorius | Rankinis arba automatinis |
| Common Rail tipai | 50kg/m, 60kg/m, UIC60, 115RE | Platus suderinamumas |
Montavimo ir priežiūros perspektyvos:
- Išlenkta spaustuko konstrukcija išsaugo elastinę energiją bėgio deformacijos metu.
- Vertikalus rato smūgis paverčiamas kontroliuojamu spyruoklės suspaudimu.
- Asimetriškos kojelės tolygiai paskirsto jėgą bėgio pėdoje.
- Geometrija neleidžia susikaupti įtempiams kritiniuose kontaktiniuose taškuose.
- Elastingas atsistatymas grąžina spaustuką į pradinę formą po kiekvieno apkrovimo.
Priežiūra ir eksploatavimo perspektyva
- Specialūs hidrauliniai įrankiai leidžia greitai ir{0}}neatsitikti klaidų montuoti spaustuką.
- Išankstinis surinkimas ant pabėgių-sumažėja-darbo vietoje ir takelio laikymo laikas.
- Sumontavus varžtų priveržti ar iš naujo{0}}įtempti nereikia.
- Pašalinant naudojamas tas pats įrankis, supaprastinamas bėgių keitimas ir priežiūra.
- Lengvas dizainas leidžia lengvai tvarkyti ir sukrauti transportuojant.
