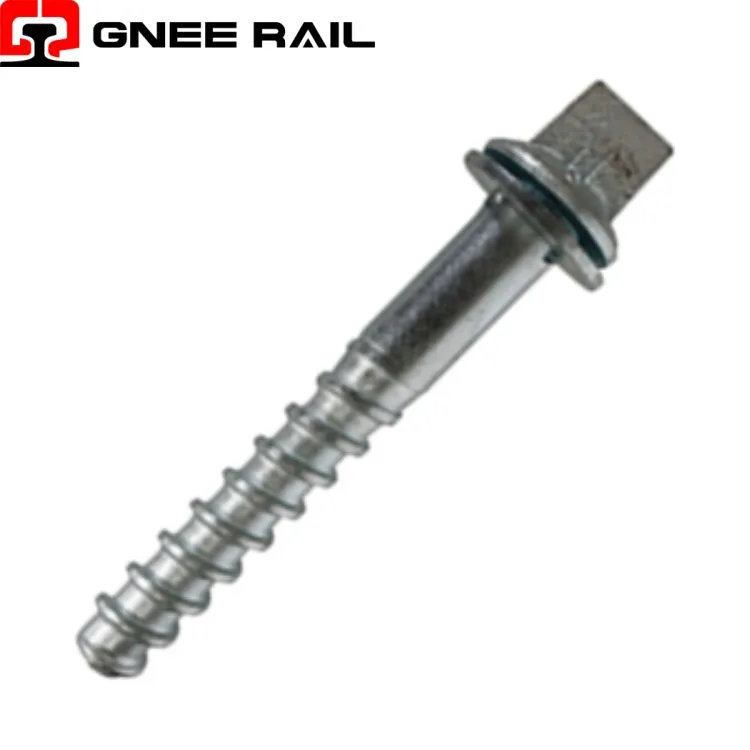

Bėgio sraigtinio smaigalio tvirtinimo sistema
TheGeležinkelio sraigtinis smaigalys(taip pat žinomas kaip bėgio varžtas arba padangos fondas) yra srieginis plieninis tvirtinimo elementas, sukurtas pritvirtinti bėgius prie medinių pabėgių arba betoninių pabėgių įdėklų sraigtiniu sriegiu ir užtikrina didesnį atsparumą ištraukimui-, palyginti su alternatyvomis be sriegių. Pagaminta iš mažai anglies dioksido turinčio plieno, įskaitant SAE1015 ir vidutinės -anglies klasės 35#, 45# ir 40Mn2, kurių savybių klasės svyruoja nuo 4,6 iki 8,8, šie smaigaliai pasiekia 400–800 MPa tempimo stipris, priklausomai nuo specifikacijos.
Techninės specifikacijos:
| Standartinis | Taikymo sritis | Reikalavimai medžiagai | Pagrindiniai testai | Taikymas |
|---|---|---|---|---|
| ASTM A66-21 | Plieniniai sraigtiniai spygliai bėgiams, surišimo plokštėms, kaklaraiščiams | Elektrinė -krosnis arba pagrindinis-deguonies plienas; karštai arba šaltai -formuotos galvutės / siūlai | Įtempimo ir lenkimo testai | Šiaurės Amerikos geležinkeliai |
| UIC864-1 serija | Ss5, Ss8, Ss25, Ss36 tipai | Q235, 35#, 45#, 40Mn2, 20MnSi | Matmenų ir mechaninis patikrinimas | Europos pagrindinės programos |
| AS 1085.18-2003 | Sraigtiniai smaigaliai ir srieginiai įdėklai | Plieniniai sraigtai mediniams arba betoniniams įdėklams | Medienos ištraukimo{0}}bandai; sukimo momento bandymai; šoninės apkrovos bandymai | Australijos geležinkeliai |
| NBR 8497 | Brazilijos standartas varžtų spygliams | SAE1015 anglinis plienas | Cheminis, mikrostruktūrinis, tempiamasis, kietumas | Brazilijos geležinkeliai |
Montavimo ir priežiūros perspektyvos:
- Brazilijos geležinkelių tyrimai atskleidžia, kad sraigtiniai smaigaliai dažnai sugenda 2 sriegio srityje dėl įtempių koncentracijos esant padidėjusioms ašių apkrovoms
- Skaičiavimo modeliavimas patvirtina, kad sriegio geometrija sukuria dideles įtempių koncentracijas; sriegio profilio modifikacijos gali pailginti tarnavimo laiką nekeičiant plieno sudėties
- Gedimai įvyksta dviem pagrindinėmis situacijomis: perkrova diegiant arba-nuovargis po milijonų įkrovimo ciklų-pastaroji yra labiausiai pasikartojanti ir rimčiausia.
Priežiūra ir eksploatavimo perspektyva
- Atsparumas ištraukimui-: 0,5–1,0 karto didesnis nei „Common Rail“ spyglių, bet atsparumas traukai (šoninis) yra 50 % mažesnis-pagrindinis-pardavimas, reikalaujantis kruopštaus taikymo pasirinkimo
- Rekomenduojama vidutinio ir sunkaus{0}}apkrovos linijoms, dažnai naudojamiems pramoniniams bėgiams ir iešmams, kur reikia didesnės ištraukimo{1}}jėgos
- Dėl išmontavimo nepatogumų ir sunkumų reguliuojant bėgio gabaritą, sraigtiniai smaigaliai dažniausiai naudojami geležinkelio iešmuose, o ne ištisiniame pagrindiniame kelyje.
