Aprašymas
Techniniai parametrai

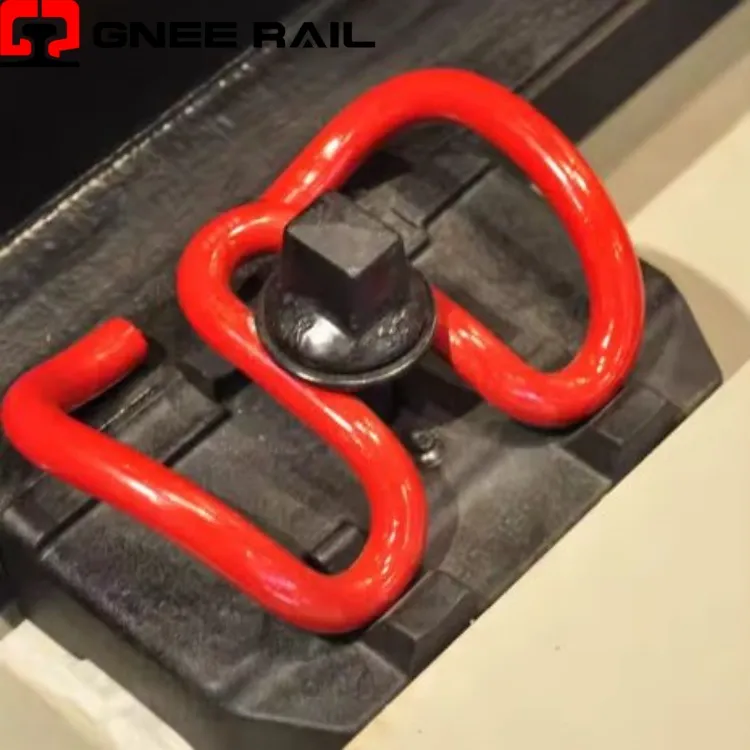

Rail skl Clip tvirtinimo sistema
SKL segtukas yra be{0}}srieginis elastinis bėgio tvirtinimo elementas su išskirtiniu dvigubu-spyruokliniu korpusu. Pagaminta iš aukštos-klasės spyruoklinio plieno, dėl elastingos deformacijos sukuria pastovią apkrovą pirštams. Apkaba veikia su kampuota kreipiančia plokšte ir sraigtu smaigaliu, kad bėgio kojelė būtų saugiai pritvirtinta prie betoninių pabėgių. Tai standartinė tvirtinimo sistema, skirta šiuolaikiniams greitiesiems{6}}ir sunkiasvoriams{7}}geležinkeliams.
Techninės specifikacijos:
| Parametras | Standartinis reikalavimas | Tipinė vertė |
|---|---|---|
| Klipo tipo šeima | SKL serija | SKL-12 / SKL-14 / SKL-21 |
| Vielos skersmuo | Spyruoklinio plieno strypas | 13,0 mm ± 0,2 mm |
| Plieno klasė | EN 10089 standartas | 60Si2CrA / 51CrV4 |
| Paviršiaus apsauga | Antikorozinė danga | Cinkuotas / juodas oksidas |
| Montavimo įlinkis | Darbo pavasario kelionė | 11 mm ± 1 mm |
| Minimali kojų pirštų apkrova | Esant nurodytam nuokrypiui | 10 kN vienam klipui |
| Didžiausia kojų pirštų apkrova | Esant nurodytam nuokrypiui | 14 kN vienam klipui |
| Nuovargio reikalavimas | Be lūžių | 5 milijonai ciklų |
Montavimo ir priežiūros perspektyvos:
- Tinka tiesiai prie lietinių pečių, nereikalaujant specialių bėgelių adapterių
- Veikia su daugeliu tarptautinių bėgių profilių, įskaitant UIC54 ir UIC60
- Reikalingas specialus kreipiamosios plokštės kampas, atitinkantis bėgio pagrindo nuolydį
- Suderinamas ir su izoliuotais, ir su neizoliuotais{0}}tvirtinimo mazgais
- Standartiniai komponentai tinka daugeliui skirtingų tiekėjų pabėgių tipų
Priežiūra ir eksploatavimo perspektyva
- Užtikrina nuolatinį tvirtinimą esant ekstremaliems temperatūros pokyčiams nuo -40 laipsnių iki +60 laipsnių
- Vienu metu sugeria vertikalias ratų apkrovas ir šonines vikšro jėgas
- Išlaiko elektros varžą, kai naudojamas su izoliuotomis kreipiančiomis plokštėmis
- Atspari nuolatinei deformacijai net po pakartotinio sunkių ašies važiavimų
- Neatsipalaiduoja veikiant vibracijai, kitaip nei varžtinės mechaninės jungtys
„Gnee Professional“ tiekėjas
