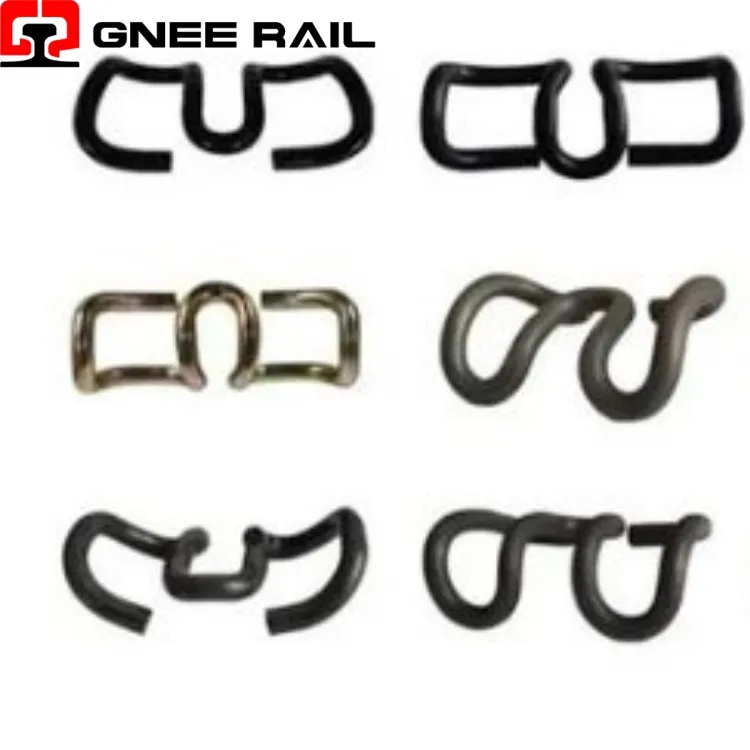

Rail skl Clip tvirtinimo sistema
SKL segtukas yra didelio{0}}įtempimo elastinis bėgelis su išskirtine dviguba-spyruokle. Pagaminta iš aukštos -klasės spyruoklinio plieno, pvz., 60Si2CrA arba 38Si7, jis pritvirtina bėgius prie betoninių pabėgių dėl kontroliuojamo spyruoklės deformacijos. Sistemoje naudojamos kampuotos kreipiančiosios plokštės ir sraigtiniai smaigaliai, užtikrinantys pastovią suspaudimo jėgą. SKL tvirtinimo detalės plačiai naudojamos greitųjų ir sunkiųjų geležinkelių{10}}greičiuose visame pasaulyje
Techninės specifikacijos:
| Parametras | Aprašymas | Tipinė vertė / diapazonas |
|---|---|---|
| Klipų tipai | SKL variantai | SKL-1, SKL-3, SKL-12, SKL-14 |
| Vielos skersmuo | Spyruoklinio plieno strypo dydis | 13 mm |
| Medžiagos klasė | Spyruoklinio plieno lydinys | 60Si2CrA / 60Si2MnA / 38Si7 |
| Kietumo diapazonas | Rockwell C skalė | 42-47 HRC |
| Pirštų apkrova | Suspaudimo jėga vienam spaustukui | 10-14 kN |
| Nuovargio gyvenimas | Ciklai prieš gedimą | Didesnis arba lygus 5 milijonams ciklų |
| Vieno klipo svoris | Vienetas vienetas | 0,48-0,53 kg/vnt |
| Taikomi bėgiai | Geležinkelio profilio suderinamumas | UIC54, UIC60, 115RE, 136RE |
Montavimo ir priežiūros perspektyvos:
- Užtikrina 10-14 kN apkrovą vienam spaustukui bėgių saugumui
- Pasiekia 5 milijonus nuovargio ciklų be lūžių esant standartinei apkrovai
- Savaime{0}}įtempianti konstrukcija sugeria vibraciją ir dinaminius ratų smūgius
- Išlaiko suspaudimo jėgą net po milijonų apkrovos ciklų
- Centrinė kilpa veikia kaip integruotas saugos mechanizmas, neleidžiantis persitempti
Priežiūra ir eksploatavimo perspektyva
- Gamyklinis išankstinis{0}}pabėgių surinkimas leidžia greitai automatizuoti bėgių klojimą
- Nelaisvas tvirtinimas sumažina laisvų komponentų valdymą ir praradimo riziką
- Matuoklį galima reguliuoti keičiant kreipiamąsias plokštes nekeičiant pabėgių
- Visi komponentai, įskaitant betoninius kaiščius, keičiami atskirai
- Gnybtai tiesiog atlaisvinami ir vietoje pastatytos į darbinę padėtį perkeliami
