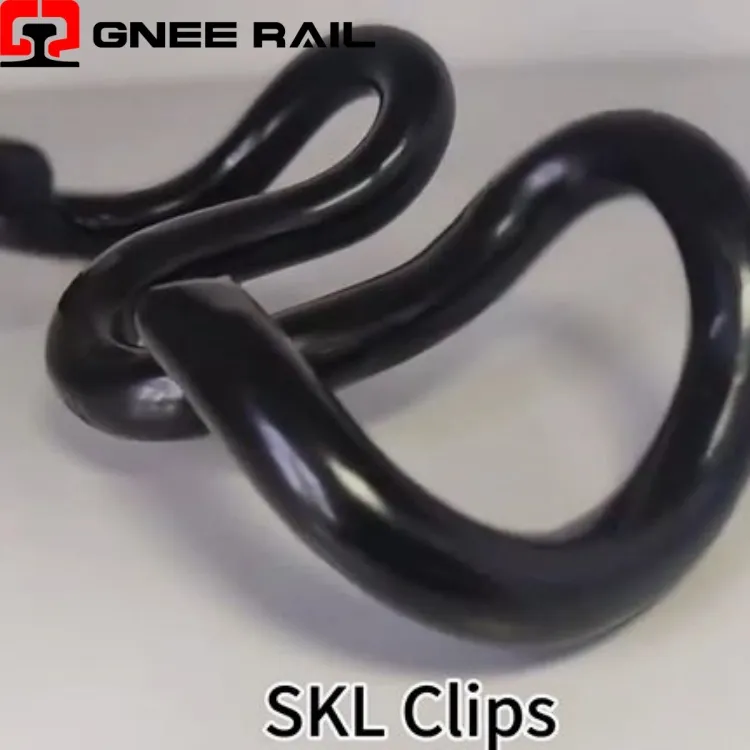

Rail skl Clip tvirtinimo sistema
„Railway SKL Clip“ yra simetriška V{0}}formos elastinė tvirtinimo detalė, skirta sudėtingoms bėgių reikmėms. Pagaminta iš aukštos kokybės-legiruotojo spyruoklinio plieno, jo unikali centrinio ašies konstrukcija užtikrina puikiai subalansuotą suspaudimo jėgą abiejose bėgio pėdos pusėse. Ši geometrija pašalina sukimo įtempius ir užtikrina pastovų veikimą esant ekstremalioms apkrovoms. Idealiai tinka didelės{5}}greičių linijoms ir sunkiems{6}} vilkikų koridoriams, SKL segtukas užtikrina išskirtinį atsparumą vibracijos atsipalaidavimui ir išlaiko tikslią bėgių kelio geometriją per dešimtmečius.
Techninės specifikacijos:
| Parametras | Vertė | Pastabos |
|---|---|---|
| Medžiaga | 60Si2CrA | Chromo lydinio spyruoklinis plienas |
| Kietumas | 44 – 48 | HRC |
| Pirštų apkrova | 11 – 13 | kN reguliuojamas |
| Nukrypimas | 10 – 12 | mm elastinga eiga |
| Nuovargio gyvenimas | 3,5 mln | ciklų minimumas |
| Paviršius | ZnAl4 danga | 2x HDG atsparumas korozijai |
| Bėgių tipai | 54E1, 60E1 | UIC standartiniai profiliai |
| Įrankis | SKL aplikatorius | Hidraulinis arba rankinis |
| Standartinis | EN 13230-5 | Europos atitiktis |
Montavimo ir priežiūros perspektyvos:
- Simetrinė V{0}}forma vienodai spaudžia abi bėgio pėdų kraštus.
- Centrinis sukimosi taškas pašalina sukimosi momentą dinaminės apkrovos metu.
- Subalansuota jėga apsaugo nuo asimetrinio bėgio galvos ir pečių nusidėvėjimo.
- Streso pasiskirstymas pailgina nuovargio gyvenimą ilgiau nei tris milijonus ciklų.
- Vienodas suspaudimas išlaiko matuoklio tikslumą{0}}didelio greičio kreivėse
Priežiūra ir eksploatavimo perspektyva
- Specialus hidraulinis įrankis užtikrina tikslią apkrovą pirštams kiekvieną kartą.
- Kalibruotas montavimas pašalina žmogiškąsias klaidas reguliuojant jėgą.
- Vizualinis indikatorius patvirtina, kad po montavimo klipas tinkamai pritvirtintas.
- Kokybei patikrinti nereikia sukimo momento matavimo įrankių.
- Nuoseklus montavimas per visą bėgių ilgį užtikrina vienodą veikimą.
