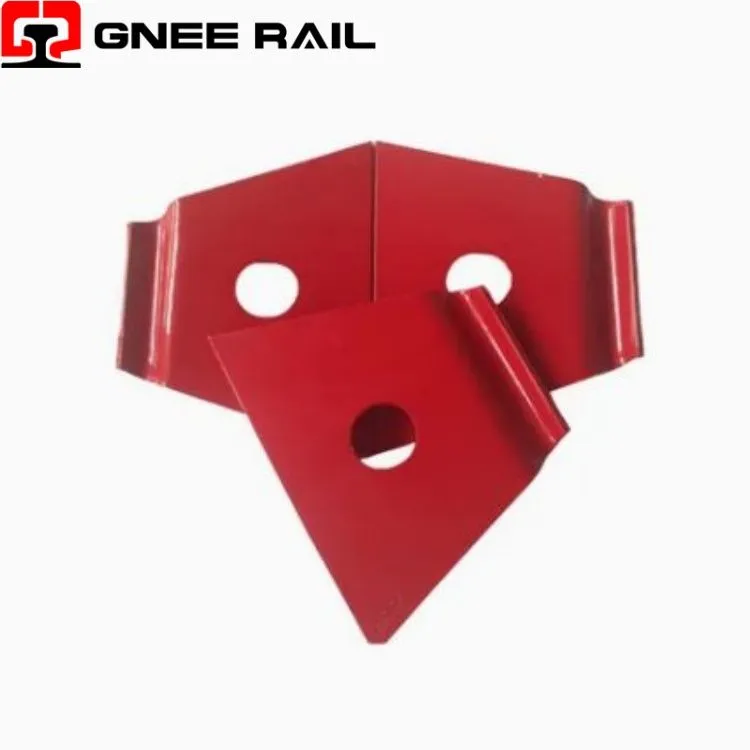

↵Rail Nabla Clip tvirtinimo sistema
„Railway Nabla Clip“ yra simetriškas, plokščias{0}}spyruoklinis tvirtinimo elementas, pavadintas dėl apverstos trikampio (∇) formos, sukurtas betoninėms pabėgių bėgių sistemoms. Pagaminta iš didelio-stiprumo 60Si2MnA/60Si2CrA spyruoklinio plieno, kurio kietumas yra 42–47 HRC, užtikrina pastovią suspaudimo jėgą dėl elastingos deformacijos. Sistemą sudaro izoliatoriai ir sraigtiniai smaigaliai, užtikrinantys elektros izoliaciją ir puikią šoninės jėgos absorbciją.
Techninės specifikacijos:
| Parametras | Specifikacija | Veiklos rodiklis |
|---|---|---|
| Geometrinė forma | Apverstas delta (∇) / V-profilis | Plokščias{0}}pjūvis, dvigubas-arkos dizainas |
| Medžiagos klasė | 60Si2MnA / 60Si2CrA | 42-47 HRC kietumas |
| Storis | 4,0 mm – 4,5 mm | Šaltai-valcuota spyruoklinio plieno juosta |
| Nuovargio gyvenimas | 5 milijonai ciklų | Nelaužoma pagal EN 13146-4 |
| Izoliacijos atsparumas | Didesnis arba lygus 1 × 10⁸ Ω vienam agregatui | PA66+30% stiklo pluošto izoliatorius |
| Sistemos komponentai | 2 spaustukai + 2 izoliatoriai + 2 smaigaliai + 2 poveržlės | Kiekvienam bėgio sėdynės komplektui |
Montavimo ir priežiūros perspektyvos:
- Plokščios{0}}profilaktikos konstrukcija sukuria platų stačiakampį atraminį paviršių, tolygiai paskirstantį suspaudimo jėgą visoje bėgio pėdoje.
- Platus kontaktas su paviršiumi apsaugo nuo lokalių „brineliavimo“ įdubimų efektų, būdingų apvalioms{0}}laidų apkaboms esant dideliam eismo apkrovai.
- Simetriška dvigubos{0}}arkos geometrija užtikrina tolygų įtempių pasiskirstymą, pašalindama sukimo jėgas, esančias asimetrinėse spaustukų konstrukcijose.
Priežiūra ir eksploatavimo perspektyva
- Sustiprinti nailono izoliatoriai (PA66+30% stiklo pluošto) suteikia tempimo stiprumą, didesnį arba lygų 170 MPa, o izoliacijos varžą - 1 × 10⁸ Ω arba didesnį.
- Sraigtiniai smaigaliai (5.6 klasės, 35# plienas) suteikia tempimo stiprumą, didesnį nei 500 MPa arba lygų 500 MPa ir gali lenkti 90 laipsnių kampu.
- Sistema gali būti iš anksto{0}}sumontuota ant pabėgių prieš pristatymą, kad būtų galima greičiau pastatyti.
