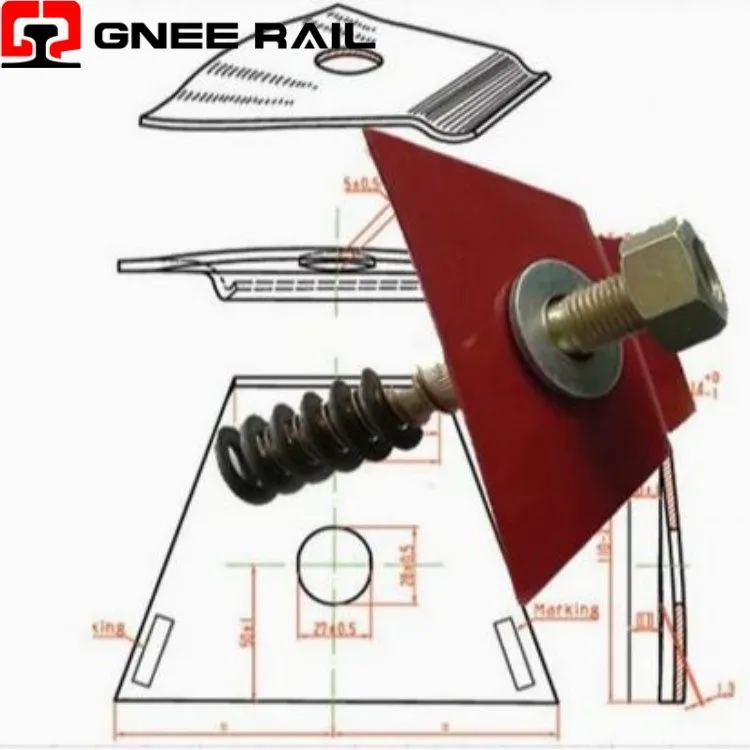

Anglies plieno Nabla klipas

Railway Clip naudojamas bėgiams pritvirtinti prie apatinės pagrindo plokštės kartu su betoniniu pabėgiu. Bėgiams pritvirtinti prie apatinės pagrindo plokštės arba pabėgio naudojami įvairūs skirtingų tipų tvirti spaustukai, vienas iš jų yra E spaustukas, kuris yra tvirtos sąvaržėlės formos. Kitas yra SKL Tension Clamp, kuris taip pat yra plačiausiai naudojamas tipas visame pasaulyje. Kiti, pavyzdžiui, KPO Clamp ir Nabla Clip, taip pat naudojami įvairiose situacijose.

Aprašymas

Techniniai parametrai

↵Bėgių Nabla tvirtinimo sistema

Geležinkelio Nabla klipas yra atrikampio{0}}spyruoklinio plieno tvirtinimo sistemapavadintas dėl savo išskirtinumo∇-formos geometrijakad paverčiavertikalus bėgio įlinkis į papildomą horizontalią suspaudimo jėgą- unikalus tarp visų bėgių tvirtinimo detalių kaiptik spaustukas, kuris padidina šoninį suvaržymą esant dinaminei apkrovai,tik plaktuko smūgiu į fiksuotą petį įtaisytas segtukas be srieginių komponentų ar skląsčių, irtik tvirtinimo sistema, sertifikuota pagal EN13481-2 C kategoriją, skirta staigiems posūkiams iki R150 m

Techninės specifikacijos:

Nesėkmės režimas	Paveiktas komponentas	Slenkstis / riba	Aptikimo sunkumas	Pasekmė
Apex mikro{0}}įtrūkimas	Klipo vidinis spindulys	Impact off-centre >5 mm	Nematomas iki lūžio (18 mėn.)	Staigus visiškas lūžis; jokio išankstinio nukrypimo
Priekalo darbo grūdinimas	Pečių kišenė	Hardness >350 HB	Reikalingas lauko kietumo testeris	Smūgio energija atspindi; naujas klipas lūžta anksti
Išdidus įrengimas	Clip sėdimoji dalis	Flush >0,5 mm išdidus	Vizualinis; tiesus	Toe load 8 kN vs 12 kN; rail creep >3 mm per metus
Metalurgijos neatitikimas	Klipo medžiaga	60Si2MnA prieš 55Si7	XRF identiškas; Reikalinga OES anglis	Šaltas lūžis arba pagreitėjęs piršto nusidėvėjimas
Kartų neatitikimas	Klipo / peties sąsaja	Pocket depth Δ >0,8 mm	Suporto matavimas	vairavimas per-arba per mažas-sėdimas; jėgos paklaida ±25 %
Matuoklio pertvaros šliaužimas	PA66+30%GF izoliatorius	Thickness loss >2,0 mm	Jutimo matuoklis bėgio pėdoje	Lateral slop >1,5 mm; matuoklio išplėtimas

Našumo diapazonas:

Plaktuko smūgio jautrumas- Nabla yratik pagrindinė spaustukų sistema vis dar sumontuota kūju(2–3 smūgiai). Smūgio energija: 80–120 J. Išjungti-centrą (<5 mm from heel centre) induces vietinė plastinė deformacija viršūnės šone. Mikro-įtrūkimų gylis: 0,1–0,3 mm. Dauginimosi laikotarpis: 12–18 mėnesių. Gedimas: staigus, nematomas išankstinis įspėjimas.

Priekalo dėvėjimo sutrikimas- Pečių priekalo paviršiaus apdorojimas-kietėja pakartotinai įkišus segtuką. Po 500 ciklų kietumas padidėja nuo 220 HB iki 380 HB. Dirbti-grūdintas priekalasnebesugeria smūgio energijos- energija atsispindi klipo viršūnėje. Pasekmė: sename petyje sumontuotas naujas segtukas → lūžis 1,2 mln. ciklų, palyginti su 5 mln. ciklų sertifikuotu.

Priežiūra ir eksploatavimo perspektyva

Atvirkštinės deformacijos stiprinimas- Ratų apkrova nuspaudžia bėgio pėdą 1–2 mm. Nablos nuožulnios kojoskonvertuoti šį vertikalų judesį į 0,5–1,0 mm šoninį susitraukimąties spaustuko pirštu, padidinant horizontalią suspaudimo jėgą15–25 % esant apkrovai. Jokia kita tvirtinimo detalė neturi neigiamo Puasono santykio.
Trijų{0}}taškų sujungimo veiksmas- Iškirpti kontaktus adresutrys grūdintos zonos: du kulno inkarai pečių kišenėse, vienas pirštas yra ant bėgio pėdos krašto. Vertikali apkrova varo kojų pirštusgiliau į bėgio pėdos kampą, sukurdami savaim{0}}įgyjantį sukibimą. Šis sujungimo veiksmas suteikia40–60 % didesnis išilginis suvaržymasnei lygiavertės pirštų apkrovos simetriški spaustukai.
