Aprašymas
Techniniai parametrai

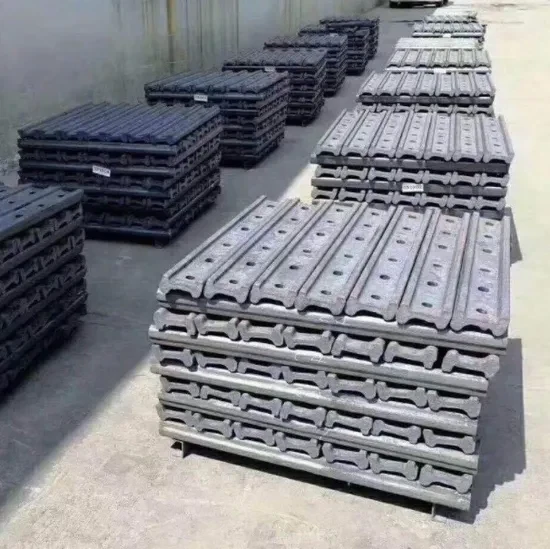

Geležinkelio žuvų plokštė
| Kategorija | Parametras | Detalės | Standartai/vertės |
|---|---|---|---|
| Pagrindinė informacija | Tipas | Standartinė / izoliuota / kompromisas / bėgiojantis žuvies plokštė | Priklauso nuo geležinkelio jungties tipo |
| Medžiaga | Anglies plienas (50E laipsnis, 70E) / Nerūdijantis plienas (AISI 304) | EN 10025, ASTM A36 | |
| Paviršiaus apdorojimas | Karšto karštligės cinkuota (HDG) / juodo oksido danga | ISO 1461, ASTM A123 | |
| Dizaino savybės | Skylės tipas | Ovalas / apskritas (varžto reguliavimui) | Leidžia šiluminį plėtimąsi |
| Varžtų skylės | 4 skylių / 6 skylės (priklausomai nuo geležinkelio dydžio) | UIC 860, AREMA 2-5.6 | |
| Ilgis | 300 mm - 1000 mm (kinta su geležinkelio profiliu) | Rungtynių geležinkelio sekcija (pvz., UIC 60) | |
| Mechaninis | Tempimo stiprumas | Didesnis arba lygus 500 MPa (50E laipsnis) / didesnis arba lygus 700 MPa (70E laipsnis) | EN 10025-2, ASTM A572 |
| Šlyties pasipriešinimas | Didesnis arba lygus 60 kN vienam varžtui (standartinėms žuvų plokštelėms) | DIN EN 13481 | |
| Nuovargio gyvenimas | >2 milijonai ciklų (dinaminis apkrovos bandymas) | EN 13230-3 | |
| Suderinamumas | Railo tipai | UIC 54/60, BS 80A-100A, AREMA 115RE-136RE | Turi atitikti geležinkelio profilį |
| Varžto tipas | Žuvų varžtai (M22, M24) su spyruoklinėmis poveržlėmis | EN 14399, ASTM A325 | |
| Standartai | Europa (UIC) | UIC 864 / EN 13230 | TSI reikalavimus |
| Šiaurės Amerika (Arema) | AREMA 3 skyrius, 5.6 skyrius | FRA patvirtintas |
Žuvų plokštės tipų palyginimas
| Tipas | Privalumai | Trūkumai | Tipiškas naudojimas |
|---|---|---|---|
| Standartas | Didelė jėga, ekonomiškai efektyvi | Reikia dažnai pervardyti | Bendrosios krovinių linijos |
| Izoliuotas | Elektros izoliacija signalizavimui | Apatinis mechaninis stiprumas | Elektrifikuotos trasos atkarpos |
| Kompromisas | Jungiasi skirtingi geležinkelių profiliai | Sudėtingas montavimas | Pereinamosios zonos |
| Bėgiojimas | Patobulintas suderinimas su sąnariais | Didesnės gamybos išlaidos | Išlenktos takeliai |
