Gamintojas Screw Spike

Name: Kinijos gamintojų varžtų smaigalių gamintojų tiekėjų gamykla - nemokamas pavyzdys - „Gnee Steel“
Brand: GNEE
SKU: 299597932

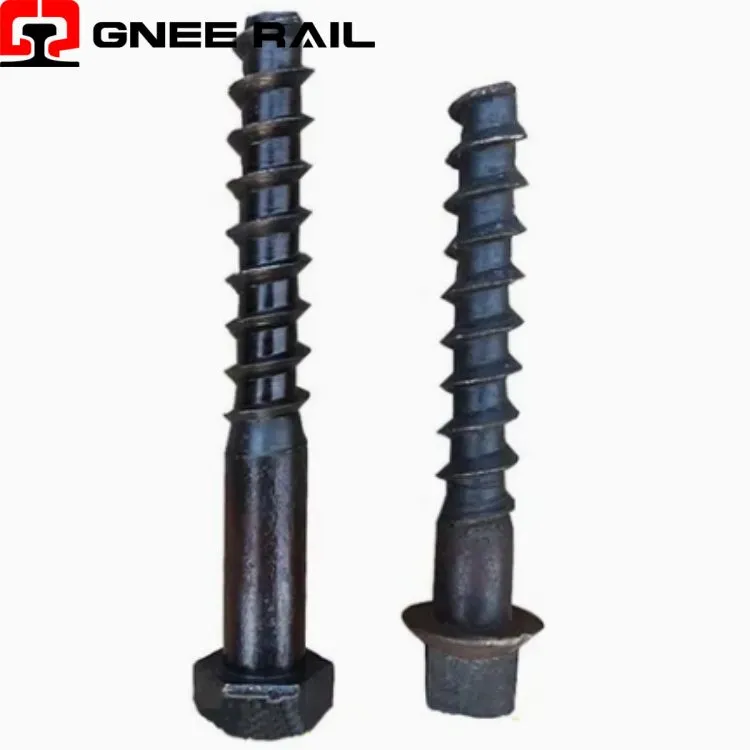

Sraigtinis smaigalys taip pat žinomas kaip bėgio varžtas. Kaip vienos rūšies bėgio smaigalys, tai metalinis varžtas bėgių tvirtinimo detalėms tvirtinti. Sraigtinis smaigalys dažniausiai gaminamas iš Nr.3 plieno. Kadangi jo nagų strypo paviršiuje yra sriegis, jis vadinamas sraigtu. Atsparumas ištraukimui yra 0,5–1,0 karto didesnis nei „common rail“ smaigalio pasipriešinimas, tačiau pasipriešinimas traukai yra 50 % mažesnis. Dėl išmontavimo ir surinkimo nepatogumų sunku reguliuoti bėgių vėžę, kuri dažniausiai naudojama geležinkelio iešmoje. Įvairiems klientų poreikiams patenkinti galime pasiūlyti vagonų sraigtus, sraigtus, geležinkelio pabėgių varžtus ir kitus pritaikytus geležinkelių sraigtus.

Siųsti užklausą

Pokalbis dabar

Aprašymas

Techniniai parametrai

↵

Bėgio sraigtinio smaigalio tvirtinimo sistema

Geležinkelio sraigtiniai smaigai yra srieginės tvirtinimo detalės, nukaltos iš didelio{0}}stipraus anglinio arba legiruotojo plieno, su spiraliniais sriegiais ir kaltine galvute su pavaros lizdu. Šie spygliai sukimosi būdu montuojami į išgręžtus medinius pabėgius- arba į betoną išlietus srieginius įdėklus, sukimo momentą paverčiant nuolatine ašine suspaudimo jėga. Jų mechaninis sriegio sujungimas užtikrina puikų atsparumą-ištraukimui, palyginti su tradiciniais šunų smaigaliais.

Techninės specifikacijos:

Parametras	Medienos taikymas	Betono taikymas	Standartinė nuoroda
Ištraukimo{0}}atsparumas	20-30 kN	30-45 kN su kaiščiu	AS 1085.18
Medžiagos klasė	45# / Q235	40Mn2 / 1045	ASTM A66
Tempimo stiprumas	Didesnis arba lygus 600 MPa	Didesnis arba lygus 829 MPa	8.8 klasė
Siūlo skersmuo	18-22 mm	16-20 mm	UIC 864-1
Paviršiaus apdorojimas	Paprastas alyvuotas	HDG / cinkas	ASTM A153
Montavimo sukimo momentas	150-200 Nm	200-300 Nm	AS 1085.18

Montavimo ir priežiūros perspektyvos:

Pagaminta pagal ASTM A66, skirta Šiaurės Amerikos reikmėms
Atitinka AS 1085.18 Australijos geležinkelių tinklams
Galima įsigyti UIC 864-1 serijoje pagal Europos reikalavimus
Medžiagos klasės yra 45#, 40Mn2, 1045 anglies plienas
Veikimas patikrintas atliekant tempimo ir lenkimo bandymus

Priežiūra ir eksploatavimo perspektyva

Taikoma naudojant kalibruotus sukimo momento raktus arba mechaninius veržliarakčius
Iš anksto{0}}išgręžtos skylės atitinka smaigalio skersmenį, kad būtų galima tinkamai užsifiksuoti
Statmenas įdėjimas apsaugo nuo sriegio pažeidimo ir pasvirimo
Sukimo momento valdymas apsaugo nuo per-priveržimo ar per-priveržimo
Veikia su spyruoklinėmis poveržlėmis pagal AS 1085.7 įtempimui palaikyti
