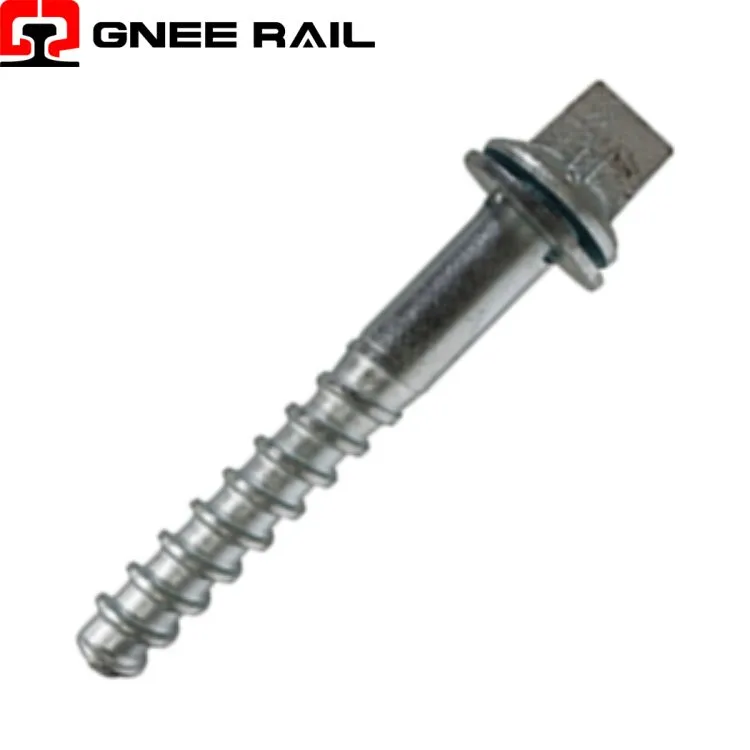

Bėgio sraigtinio smaigalio tvirtinimo sistema
Railway Screw Spike yra srieginis tvirtinimo elementas, kuris mechaniniu blokavimu pritvirtina bėgius prie medinių arba kompozicinių pabėgių. Jo šiurkštus kvadratinis sriegis ir įstrigo taškas leidžia montuoti savaime-be išankstinio gręžimo. Pagaminta iš termiškai -apdoroto vidutinio anglies plieno, šis smaigalys pasižymi puikiu atsparumu-ištraukimui, palyginti su tradiciniais šunų smaigaliais. Idealiai tinka sunkioms -traukos linijoms, staigiems posūkiams ir nuolydžio kirtimams, sraigtinis smaigalys išlaiko suspaudimo jėgą veikiant vibracijai ir reikalauja minimalios priežiūros per dešimtmečius.
Techninės specifikacijos:
| Parametras | Vertė | Pastaba |
|---|---|---|
| Medžiaga | 45# / 1045 plienas | Vidutinė anglis |
| Kietumas | HRC 28–35 | Užgesintas ir grūdintas |
| Siūlo tipas | Kvadratas | Grubus žingsnis |
| Ilgis | 150 – 200 | mm |
| Blauzdos skersmuo | 22 – 25 | mm |
| Taškas | Gimlet | Savarankiškai-nuobodu |
| Baigti | Karštai{0}}cinkuota | Standartinis |
| Ištraukite jėgą- | 25 – 35 | kN |
| Sukimo momentas | 400 – 500 | Nm |
| Standartinis | AREMA / EN | Įvairūs |
Montavimo ir priežiūros perspektyvos:
- Šiurkštus kvadratinis sriegis maksimaliai padidina medienos pluošto kontaktą, kad būtų geresnis sukibimas.
- Savisriegio antgalis-nereikia iš anksto-išgręžti bandomąsias skyles.
- Sriegio gylis palaipsniui mažėja link taško, kad būtų galima sklandžiai pradėti.
- Sraigtinis kampas optimizuoja įterpimo greitį išlaikant laikymo galią.
- Siūlai suspaudžia, o ne pjauna aplinkinius medienos pluoštus.
Priežiūra ir eksploatavimo perspektyva
- Prieš galutinį veržliarakčio priveržimą plaktukas iš pradžių nustato smaigalį.
- Kalibruotas sukimo momentas užtikrina pastovią visų smaigalių suspaudimo jėgą.
- Smūginio veržliarakčio greitis diegimas{0}}didelio masto bėgių projektuose.
- Apsauga nuo per-sukimo momento apsaugo nuo siūlų nulupimo minkštoje medienoje.
- Montavimo įrašai patvirtina tinkamą jėgą kokybei užtikrinti.
„Gnee Professional“ tiekėjas
