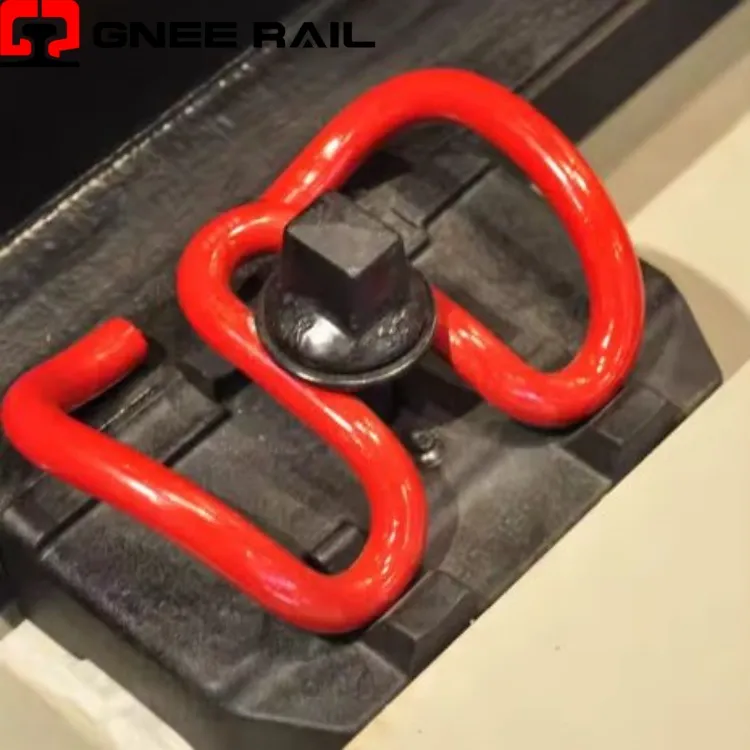

Rail skl Clip tvirtinimo sistema
Railway SKL Clip yra didelio našumo{0}}elastinė tvirtinimo detalė, plačiai naudojama sunkiųjų{1}}traukų ir greitųjų{2}} geležinkelių sistemose. Pagamintas iš aukščiausios kokybės spyruoklinio plieno, jis pasižymi išskirtine V-formos geometrija, užtikrinančia puikią suspaudimo jėgą ir išskirtinę elastinę deformaciją. Šis spaustukas leidžia greitai įtempti naudojant paprastą sukamąjį montavimo būdą. Patikrinta konstrukcija užtikrina patikimą bėgių sulaikymą esant ekstremalioms ašies apkrovoms ir sudėtingoms eksploatavimo sąlygoms.
Techninės specifikacijos:
| Parametras | Specifikacija |
|---|---|
| Produkto tipas | Geležinkelio SKL klipas – elastinis bėgių tvirtinimo spaustukas |
| Medžiagos klasė | 38Si7 / 51CrV4 / EN 10089 spyruoklinis plienas |
| Paviršiaus apdaila | E-danga / cinko dribsniai / Geomet 500 / individuali danga |
| Nominali suspaudimo jėga | 12–18 kN vienam spaustukui (priklauso nuo sistemos) |
| Elastinės deformacijos diapazonas | 12 – 16 mm iki pastovaus nustatymo |
| Montavimo sukimasis | 90 laipsnių – 120 laipsnių nuo laisvos padėties |
| Geležinkelio suderinamumas | UIC 60, 60E1, 54E1, 115RE, 136RE |
| Miegamojo tipas | Iš anksto-įtempto betono monoblokas su įlietais-pečiais |
| Testavimo standartas | EN 13481-2 / AREMA skyrius 30 / TB/T 3065 |
| Atsparumas korozijai | Daugiau nei 720 valandų arba lygus druskos purškimui (ISO 9227) |
Montavimo ir priežiūros perspektyvos:
- Turi optimizuotą V{0}}formos geometriją, užtikrinančią progresuojančią spyruoklės greitį didėjant apkrovai.
- Per du kontaktinius taškus tolygiai paskirsto suspaudimo jėgą per bėgio pėdą.
- Pasiekia didžiausią elastingą deformaciją prieš patenkant į plastinių deformacijų diapazoną.
- Apima stresą{0}}malinančias kreives, kurios sumažina lokalizuotą nuovargio koncentraciją.
- Sukurta su simetriška konfigūracija, leidžiančia keisti montavimo orientaciją.
Priežiūra ir eksploatavimo perspektyva
- Montuojamas naudojant rotacinį įkišimą su standartiniais hidrauliniais arba rankiniais įrankiais.
- Naudojant kontroliuojamą sukimosi kampą, pasiekiamas tikslus įtempimas.
- Pašalina išankstinio{0}}įtempimo įrangos, reikalingos kitų tipų tvirtinimo detalėms, poreikį.
- Leidžia greitai nuimti naudojant atvirkštinį sukimąsi be specialių ištraukimo įrankių.
- Teikia nuoseklų montavimo jėgos patikrinimą pagal sukimosi pasipriešinimo grįžtamąjį ryšį.
