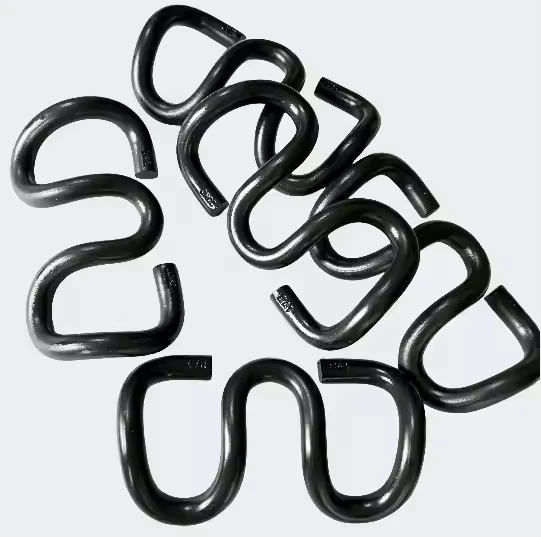

↵Bėgių SKL Clip tvirtinimo sistema
Geležinkelio SKL spaustukai, taip pat žinomi kaip "Spring Clip KL", yra specializuotas elastinių bėgių tvirtinimo komponentų tipas, sukurtas pagal Vokietijos geležinkelių technologiją. Pasižymi unikaliu dvigubu-spyruokliniu dizainu su simetriškomis svirtimis, šie spaustukai užtikrina išskirtinai vienodą suspaudimo jėgą valdomo lenkimo mechanizmo dėka. Pagaminta iš aukštos-klasės spyruoklinio plieno, SKL spaustukai veikia kaip pagrindinis suspaudimo elementas įvairiose tiesioginio fiksavimo sistemose, užtikrina puikią vibracijos slopinimą, elektros izoliaciją ir ilgalaikį-atsparumą nuovargiui šiuolaikiniuose geležinkelių tinkluose.
Techninės specifikacijos:
| Modelio variantas | Tikslinė suspaudimo jėga (kN) | Spyruoklės konstanta K (kN/mm) | Plieno klasė | Pirminis taikymas | Ypatinga funkcija |
|---|---|---|---|---|---|
| SKL 1 | 12-14 | 45-55 | 54SiCr6 | Lengvojo geležinkelio tranzitas | Maža montavimo jėga |
| SKL 3 | 14-16 | 55-65 | 51CrMoV4 | Pagrindinis keleivis | Standartinis didelis{0}}greitis |
| SKL 12 | 18-22 | 70-80 | 60SiCr7 | Sunkiosios krovinių linijos | Papildomas atsparumas šliaužimui |
| SKL 15 Nerūdijantis | 13-15 | 50-60 | 1.4310 (AISI 301) | Pakrantė/tunelis | Atsparus korozijai |
| SKL 24 | 22-26 | 85-100 | 52MnCrB4 | Itin sunkus krovinys | Kasybos/40t ašių apkrovos |
| SKL B | 10-12 | 40-45 | 54SiCr6 | Tramvajaus sistemos | Maža vibracijos emisija |
| SKL TSS | 15-17 | 60-65 | 51CrMoV4 | ES tarp-sienos | Atitinka TSS 2014/1302 |
Taikymo scenarijai
Greitųjų{0}} geležinkelių koridoriai:Dėl įrodyto stabilumo važiuojant didesniu nei 250 km/h greičiu ir puikaus atsparumo dinaminėms apkrovos jėgoms plačiai naudojamas Vokietijos ICE ir Europos greitųjų{0}} tinkluose.
Miesto metro tunelio sekcijos:Ypač vertinami požeminiuose įrenginiuose, kur jų simetriška konstrukcija leidžia tolygiai paskirstyti įtempius betoninių plokščių takeliuose, sumažinant priežiūros poreikius nepasiekiamose vietose.
Sunkiųjų pervežimų mineralinės linijos:Pritaikytos versijos naudojamos kasybos ir krovinių gabenimo koridoriuose, kur jų tvirta konstrukcija atlaiko ekstremalias ašies apkrovas iki 40 tonų su minimalia liekamoji deformacija.
Priežiūra ir eksploatavimo perspektyva
- Tikslaus montavimo reikalavimai:Norint tinkamai sumontuoti SKL spaustukus, reikalingi specializuoti hidrauliniai arba mechaniniai įtempimo įrankiai, užtikrinantys tikslias išankstinės{0}}apkrovos vertes, dėl kurių nereikia vėlesnio reguliavimo.
- Neardomojo bandymo suderinamumas:{0}Jų simetriška konstrukcija leidžia atlikti ultragarsinį testavimą ir magnetinių dalelių tikrinimą nenuimant nuo bėgio sėdynės, todėl galima numatyti nuspėjamą techninės priežiūros programas.
- Korozijos valdymo strategija:Nors dažniausiai padengiami cinku{0}}dribsniais, svarbiausiuose įrenginiuose naudojami nerūdijančio plieno variantai (1.4310 / AISI 301), siekiant kovoti su korozija pakrančių ar tunelių aplinkoje, kurioje yra daug drėgmės.
„Gnee Professional“ tiekėjas
