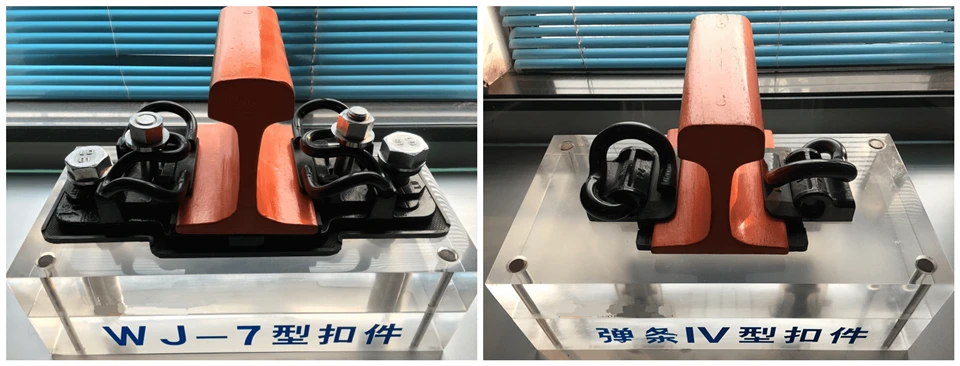

Geležinkelio SKL klipai
|
Modelis |
Skersmuo |
Medžiaga |
Kietumas |
Suspaudimo jėga |
Paviršiaus apdorojimas |
Taikomas scenarijus ir aplinka |
Matuoklio reguliavimas |
Nuovargio trukmė (min.) |
Ekstremalus prisitaikymas prie aplinkos |
Atitikties standartai |
|
SKL 12-T |
φ12 mm |
50CrVA |
40–45 HRC |
6–9 kN |
Electro{0}}cinkavimas (didesnis arba lygus 25 μm) |
Miesto tramvajus (pakrantės, didelė drėgmė) |
±4 mm |
1,2 × 10⁶ ciklai |
Atsparumas drėgmei: mažesnis arba lygus 95% RH (1000h) |
EN 13481-4, CJ/T 527 |
|
SKL 14-F |
φ14 mm |
60Si2MnA |
43–48 HRC |
10–14 kN |
Karštas{0}}cinkavimas (didesnis arba lygus 85 μm) |
Regioninis krovinių gabenimas (dykuma, smėlio audra) |
-8-+4mm |
2,0 × 10⁶ ciklai |
Atsparumas dilimui: didesnis arba lygus HB 200 |
EN 13481-3, GB/T 13489 |
|
SKL 15-HDM |
φ16 mm |
55SiMnVB |
45–50 HRC |
18–25 kN |
Dacromet (didesnis arba lygus 8 μm) + cinkavimas |
Sunkioji{0}}gabenimo kasyba (daug dulkių, vibracijos) |
-10-+6mm |
3,5 × 10⁶ ciklai |
Atsparumas smūgiams: didesnis arba lygus 150J (20 laipsnių) |
AREMA 10, GB/T 13489 |
|
SKL 20-HS350 |
φ15 mm |
60Si2CrVA |
46–52 HRC |
15–20 kN |
Dacromet + sandariklis (didesnis arba lygus 10 μm) |
Greitasis{0}} geležinkelis (didesnis arba lygus 350 km/h, žema temperatūra) |
-6-+4mm |
5,0 × 10⁶ ciklai |
Žemas-tvirtumas temperatūroje: didesnis arba lygus 60 J (-40 laipsnių) |
TB/T 3395.3-2015, EN 13481-2 |
Visas{0}}ciklo kokybės ir diegimo kontrolinis sąrašas
|
Valdymo etapas |
Pagrindinis elementas |
Bandymas / veikimo metodas |
Priėmimo kriterijus |
Mėginių ėmimo / vykdymo taisyklė |
Įrankis / nuoroda |
|
Atvykimo apžiūra |
Medžiagų ir matmenų tikslumas |
Rankinis PMI + skaitmeninis suportas (IT9 klasės) |
C: 0,56–0,64 % (60Si2MnA); Skersmens tolerancija: IT9 (φ14 mm: ±0,043 mm) |
3 vnt/partija; 10 vnt/partija |
Nešiojamas PMI analizatorius; Suportas 0,001 mm |
|
Montavimas |
Tvirtinimo momentas |
Sukamasis veržliaraktis |
Tinkamo varžto sukimo momentas: M10: 40–65 N·m; M12: 60–80 N·m |
10 vnt/100m trasa |
Reguliuojamas sukimo momento raktas |
|
-Paslaugos patikra |
Suspaudimo jėgos mažėjimas |
Dinaminis jėgos testeris |
Jėgos nuostolis Mažiau arba lygus 8 % po 5 × 10⁵ aptarnavimo ciklų |
2 vnt/km per mėnesį |
Dinaminis suspaudimo jėgos testeris |
|
Priežiūra |
Pakartotinio naudojimo įvertinimas |
Vizuali apžiūra + kietumo testas |
Nėra įtrūkimų/deformacijų; Kietumo nuokrypis mažesnis arba lygus 1 HRC; Danga nepažeista Didesnė arba lygi 90 % |
100% išardytų klipų |
10× didintuvas; Nešiojamas Rockwell testeris |
|
Išmetimas |
Nuovargio gedimo patikrinimas |
Smūgio testas + įtrūkimų aptikimas |
Smūgio energija Didesnė arba lygi 70J/cm²; Nėra vidinių įtrūkimų (ultragarsinis testas) |
5 vnt. per-pabaigos-pagrindą |
Charpy smūgio testeris; Ultragarsinis defektų detektorius |
