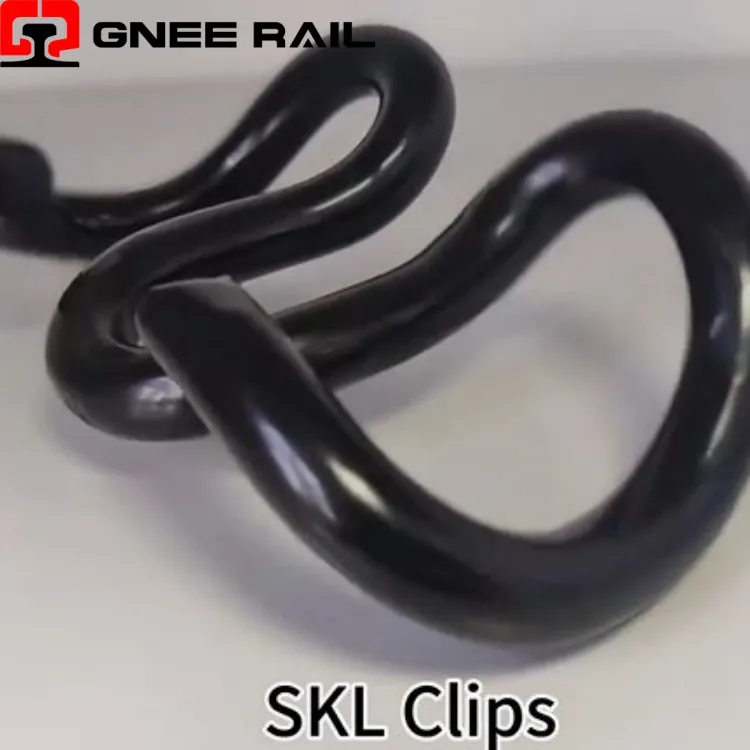

GeležinkelisSKL CLIP tvirtinimo sistema
Railway SKL Clip yra V-formos, elastinga spyruoklinė tvirtinimo detalė, pagaminta iš didelio-našumo mikro-legiruoto spyruoklinio plieno taikant precizišką karšto-kalimo ir kontroliuojamo terminio apdorojimo procesus, specialiai sukurtas tiesioginiam tvirtinimui prie betoninių pabėgių naudojant standartizuotus liejinius-pečiais. Šis tvirtinimo elementas, išsiskiriantis simetriška dviguba-svirties konfigūracija ir išskirtine karūnėlės geometrija, veikia remiantis gryno lenkimo principu, kai montuojant abi kojelės elastingai nukreipiamos į išorę, paverčiant taikomą vertikalią jėgą nuolatiniu horizontaliu prispaudimu prie bėgio pėdos.
Techninės specifikacijos:
| Parametras | Specifikacija | Veikimo charakteristika |
|---|---|---|
| Geometrinis tipas | V-formos, simetriška dviguba-ranka | Grynas lenkimo spyruoklės principas |
| Medžiagų klasifikacija | Mikro-legiruotasis spyruoklinis plienas | 1 100 – 1 300 MPa takumo riba |
| Diegimo būdas | Vertikalus įterpimas hidrauliniu arba rankiniu įrankiu | 20 – 35 kN įterpimo jėga |
| Elastinis įlinkis | Rankos poslinkis iš laisvos būsenos | 20–28 mm vienai rankai |
| Aptarnavimo temperatūra | Visas veikimo diapazonas | -45 laipsnių iki +65 laipsnio |
Montavimo ir priežiūros perspektyvos:
- Optimizuotas vainiko spindulys:Parabolinis karūnėlės profilis tolygiai paskirsto lenkimo įtempį visame apkabos plotyje, pašalindamas lokalizuotas įtempių koncentracijas, kurios pagreitintų nuovargį naudojant paprastesnes V{0}}spyruoklių konfigūracijas.
- Kintamasis sekcijos storis:Skerspjūvis laipsniškai siaurėja nuo vainiko iki piršto, suderindamas medžiagos pasiskirstymą su lenkimo momento apvalkalu ir sumažindamas nereikalingą masę ten, kur įtempio lygis yra mažesnis.
- Neutralios ašies padėtis:Geometrinis centroidas yra strategiškai patogioje vietoje, kad būtų užtikrinta, jog tempimo ir gniuždymo įtempiai išliktų subalansuoti visame elastingos deformacijos diapazone, taip padidinant nuovargio eksploatavimo laiką.
Priežiūra ir eksploatavimo perspektyva
- Progresyvus įsitraukimas:Gnybtų rankenos sukurtos su kūginiu{0}}vadu, kuris montuojant palaipsniui sujungia pečių kišenes, sumažina didžiausias įkišimo jėgas ir užtikrina sklandų, kontroliuojamą sėdėjimą.
- Garsinis sėdėjimo patvirtinimas:Aiškus spragtelėjimas arba spragtelėjimas įvyksta, kai spaustuko svirtis visiškai susijungia su pečių laikymo funkcijomis, todėl operatoriai iškart gauna akustinį grįžtamąjį ryšį apie tinkamą montavimą.
- Per{0}}įterpimo prevencija:Mechaniniai stabdžiai, įmontuoti į pečių sąsają, apsaugo nuo pernelyg didelio spaustuko įlinkio, viršijančio elastingumo ribą, apsaugodami nuo plastinės deformacijos montavimo metu.
