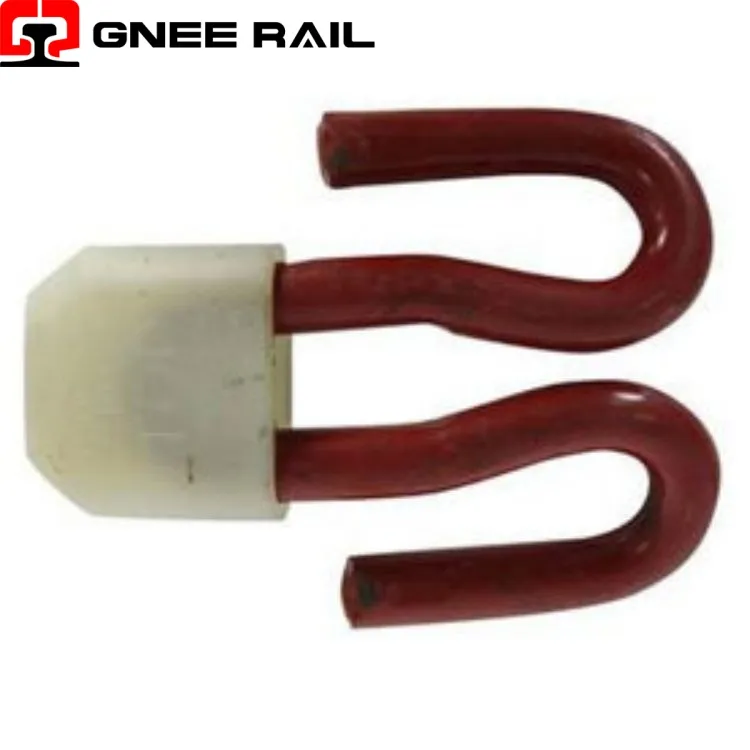

Rail Fast Clip tvirtinimo sistema
Railway Fast Clip yra efektyvi elastinga tvirtinimo detalė, skirta greitai montuoti ant betoninių pabėgių bėgių. Dėl supaprastintos geometrijos galima statyti plaktuku-be specialių hidraulinių įrankių, o tai žymiai sumažina statybos laiką. Pagaminta iš didelio-tvirto spyruoklinio plieno, spaustukas užtikrina patikimą suspaudimo jėgą, naudojamą pagrindinėms linijoms ir transportavimui. Išankstinio-surinkimo parinktys įgalina gamykloje-montuotas sistemas, kad būtų galima greičiau įdiegti. Šis ekonomiškas-sprendimas suderina našumą ir diegimo greitį, todėl idealiai tinka didelio-masto takelių projektams.
Techninės specifikacijos:
| Parametras | Vertė | Pastabos |
|---|---|---|
| Medžiaga | 60Si2Mn | Spyruoklinis plienas |
| Pirštų apkrova | 8 – 11 | kN |
| Nukrypimas | 9 – 12 | mm |
| Montavimas | Plaktukas arba svirtis įrankis | Nėra hidraulikos |
| Nuovargio gyvenimas | 2,5 mln | ciklai |
| Dengimas | Karštai{0}}cinkuota | Standartinis |
| Bėgių tipai | 54E1, 60E1 | UIC profiliai |
| Išankstinis{0}}surinkimas | Gamyklinis variantas | Galima |
| Standartinis | EN 13481 | Atitinka |
Montavimo ir priežiūros perspektyvos:
- Naudojant plaktuką{0}}nereikia hidraulinių aplikatoriaus įrankių.
- Iš anksto-surinktos sistemos sumažina-svetainės darbo sąnaudas daugiau nei keturiasdešimt procentų.
- Sumontavus klipą nereikia tikrinti sukimo momento.
- Vienas darbuotojas gali įdiegti keturis šimtus klipų per valandą.
- Pašalinant naudojamas tas pats plaktuko metodas, kad būtų galima greitai pakeisti bėgius.
Priežiūra ir eksploatavimo perspektyva
- Suspaudimo jėga svyruoja nuo aštuonių iki vienuolikos kiloniutonų vienam spaustukui.
- Elastinė deformacija sugeria dinamines apkrovas iki dvidešimt-penkių tonų.
- Nuosekli kojų pirštų apkrova palaiko vėžės išlygiavimą tiesiose vėžėse.
- Spyruoklinė plieninė konstrukcija atspari nuovargiui pakartotinai važiuojant ratais.
- Darbinės temperatūros diapazonas yra nuo minus keturiasdešimt iki plius šešiasdešimt laipsnių.
