Rail E Clip tvirtinimo sistema

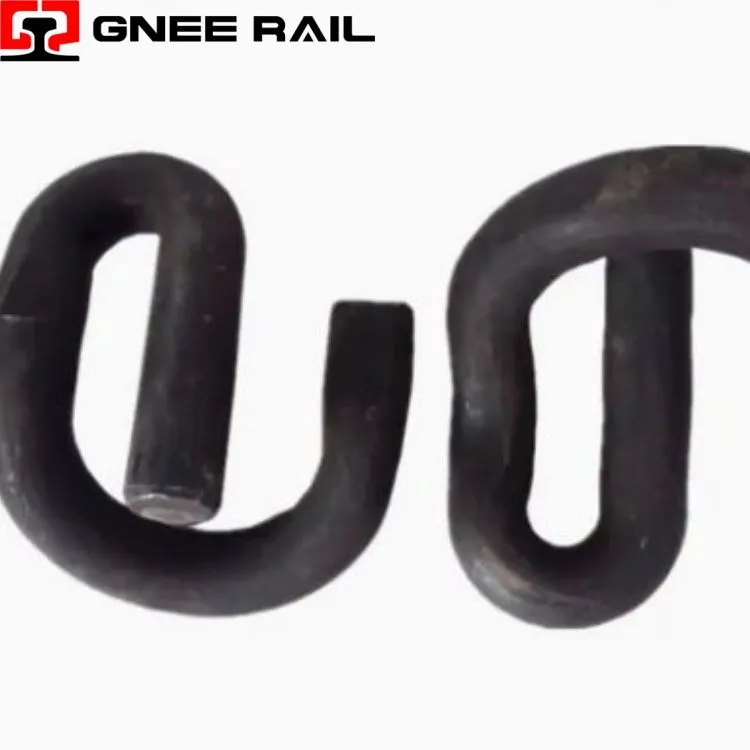

Railway E{0}}Clip yra elastingas spyruoklinis tvirtinimo elementas su išskirtine epsilon{1}}formos geometrija, sukurtas betoninėms pabėgių bėgių sistemoms. Pagaminta iš aukštos-klasės spyruoklinio plieno, tiksliai formuojant ir termiškai apdorojant, užtikrina nuolatinę suspaudimo jėgą dėl elastingos deformacijos. Uždarojo-ciklo dizainas užtikrina teigiamą laikymąsi įmestų-pečių viduje, užtikrinant patikimą bėgių suvaržymą, skirtą didelės-greičių, sunkiųjų-gabenimų ir masinio transporto srityse visame pasaulyje.
Techninės specifikacijos:
| Parametras | Specifikacija | Veiklos rodiklis |
|---|---|---|
| Geometrinė forma | Epsilon (ε) profilis | Trijų-zonų streso pasiskirstymas |
| Medžiagos klasė | 60Si2Mn / 55Si7 spyruoklinis plienas | 42-48 HRC kietumas |
| Suspaudimo jėga | 11-15 kN vienam klipui | <15% relaxation after 5M cycles |
| Elastinis įlinkis | 18-22 mm vertikalus judėjimas | Talpina takelio atsiskaitymą |
| Apsauga nuo korozijos | Cinko-aliuminio dribsnių danga | >1000 valandų druskos purškimo |
| Nuovargio gyvenimas | >5 milijonai ciklų | Sertifikuota EN 13146-4 |
Montavimo ir priežiūros perspektyvos:
- Epsilono (ε) forma sukuria kelių -spindulių spyruoklę, kuri paskirsto lenkimo įtempį trijose skirtingose lenkimo zonose.
- Uždaros{0}}kilpos kulno geometrija teigiamai užsifiksuoja pečių kišenėje, apsaugodama nuo išstūmimo veikiant aukšto-dažnio vibracijai.
- Progresyvus spyruoklės standumas užtikrina reikalavimus atitinkantį atsaką esant normalioms apkrovoms, tuo pačiu užtikrinant tvirtą suvaržymą esant dideliam bėgio poslinkiui.
- Simetriška svirties konfigūracija užtikrina subalansuotą suspaudimo jėgą abiejose bėgio kojos pusėse ir užtikrina nuoseklų gabarito išlaikymą.
Priežiūra ir eksploatavimo perspektyva
- Silicio-mangano spyruoklinis plienas (60Si2Mn / 55Si7) užtikrina kietumo-tvirtumo balansą, reikalingą ciklinei apkrovai.
- Karštas -formavimas suderina grūdelių struktūrą su apkabos įtempimo trajektorija, sukuriant nenutrūkstamus apkrovos kelius ir pailgina nuovargio tarnavimo laiką.
- Dėl kontroliuojamo grūdinimo ir grūdinimo pasiekiamas 42-48 HRC kietumas ir vienoda mikrostruktūra visame skerspjūvyje.
