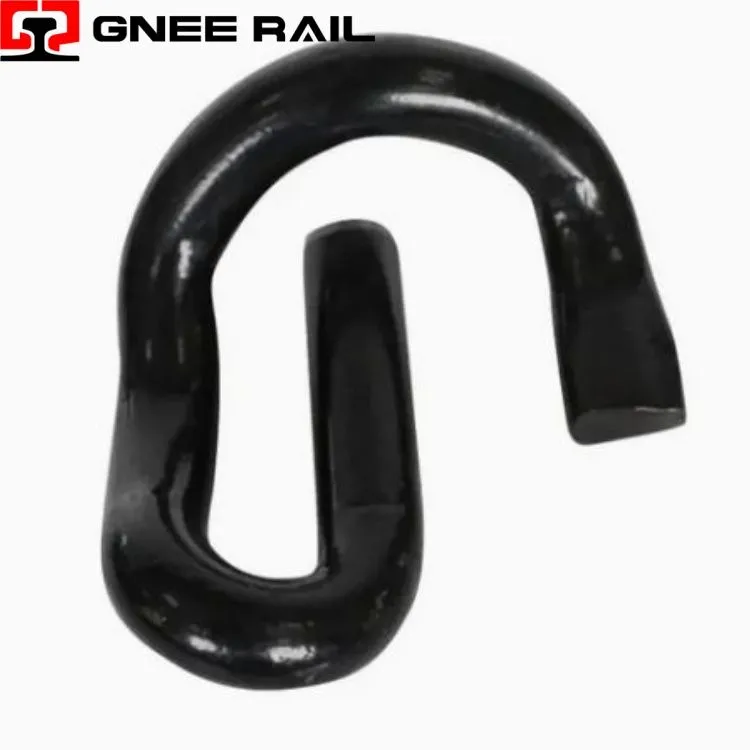

Rail E Clip tvirtinimo sistema
Railway E Clip yra elastingas plieninis tvirtinimo elementas, skirtas bėgiams pritvirtinti prie betoninių pabėgių šiuolaikinėse bėgių sistemose. Pagamintas iš aukštos-klasės spyruoklinio plieno, jo išskirtinis E-formos profilis užtikrina tikslią suspaudimo jėgą ir prisitaiko prie dinamiškų vikšro judėjimų. Šis spaustukas leidžia greitai sumontuoti ir išimti be specialių įrankių. Patvirtintas dizainas užtikrina patikimą veikimą pagrindinėse, tranzitinėse ir sunkiųjų{5}}gabenimų srityse visame pasaulyje.
Techninės specifikacijos:
| Parametras | Specifikacija |
|---|---|
| Produkto tipas | Railway E Clip – elastinis bėgių tvirtinimo elementas |
| Medžiagos klasė | 60Si2Mn / 51CrV4 / Spyruoklinio plieno ekvivalentas |
| Paviršiaus apdaila | E-danga / cinko dribsniai / geometas / fosfatavimas |
| Vielos skersmuo | 14–16 mm (0,55–0,63 colio) |
| Suspaudimo jėga | 8–14 kN vienam spaustukui (priklauso nuo sistemos) |
| Elastinis įlinkis | 10-14 mm darbo diapazonas |
| Nuovargio gyvenimas | Didesnis arba lygus 5 milijonams ciklų be lūžių |
Montavimo ir priežiūros perspektyvos:
- Yra trys lygiagrečios kojelės, sudarančios E{0}}formą, kad būtų subalansuota spyruoklės jėgos paskirstymas.
- Jame yra lenktų pereinamųjų zonų, sumažinančių įtempių koncentraciją deformacijos metu.
- Sukurta su simetriška geometrija, leidžiančia identiškai montuoti iš abiejų pusių.
- Optimizuotas kojų ilgio santykis, užtikrinantis maksimalią elastinę eigą prieš nuolatinę deformaciją.
- Suteikia pastovų kontaktinį slėgį bėgio pėdoje per tiksliai{0}}formuotus guolių taškus.
Priežiūra ir eksploatavimo perspektyva
- Sumontuota naudojant paprastą svirties įrankį, nereikalaujant{0}}įtempimo įrangos.
- Greitai pašalinamas atliekant techninę priežiūrą naudojant tą patį ištraukimo įrankį.
- Galima montuoti rankiniu būdu, tinkantį nuotolinėms trasų vietoms.
- Palaiko mechanizuotą taikymą didelės apimties{0}}statybų projektams.
- Leidžia vizualiai patikrinti, ar tinkamai sėdima, matant spaustuko išlygiavimą.
„Gnee Professional“ tiekėjas
