Rail E Clip tvirtinimo sistema

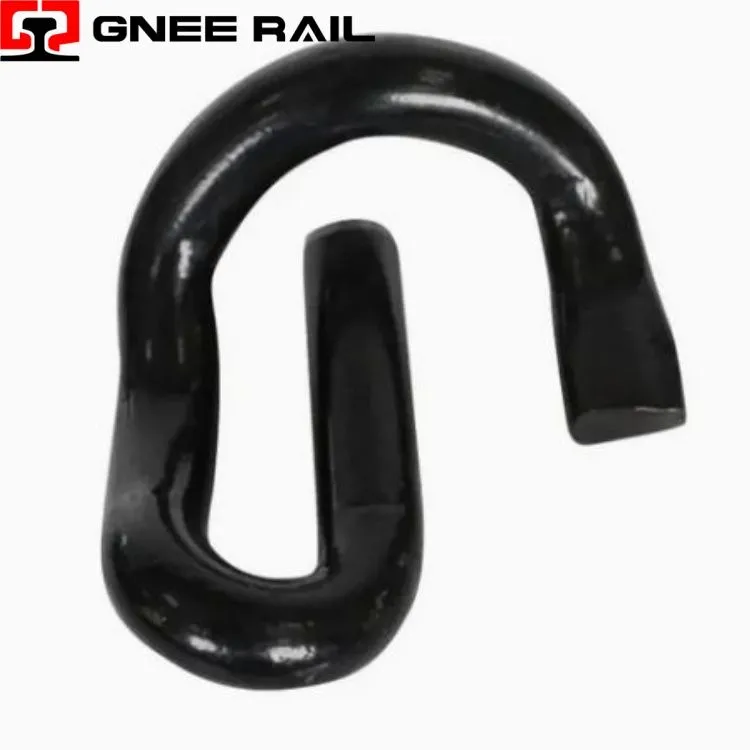

Geležinkelio E{0}}Clip yra elastingas spyruoklinis plieninis tvirtinimo elementas, suformuotas kaip raidė "E", kuris pritvirtina bėgius prie betoninių arba medinių pabėgių geležinkelio bėgių sistemose. Pagaminta iš aukštos -klasės spyruoklinio plieno lydinių, pvz., 60Si2MnA, šis savaime-įtempiantis spaustukas užtikrina nuolatinę suspaudimo jėgą dėl išskirtinio geometrinio dizaino. E-Clip veikia be sriegių, pasikliauja elastine deformacija, kad išlaikytų pastovią pirštų apkrovą, kartu prisitaikydama prie šiluminio plėtimosi, dinaminės vibracijos ir ratų apkrovų.
Techninės specifikacijos:
| Parametras | Specifikacija | Tipinė vertė / diapazonas |
|---|---|---|
| Medžiagos klasė | Spyruoklinio plieno lydinys | 60Si2MnA / 60Si2CrA / 55Si2Mn |
| Kietumo diapazonas | HRC | 42-48 |
| Apkrova pirštais (16 mm sk.) | kgf | 500-700 |
| Apkrova pirštais (18 mm sk.) | kgf | 750-900 |
| Apkrova pirštais (skersmuo 20 mm) | kgf | 1100-1400 |
| Nuovargio gyvenimas | Ciklai | 5 mln. be lūžių |
| Didžiausia spyruoklinė jėga | kN/klipas | 14 |
| Taikomi bėgių tipai | UIC, AREMA, BS | UIC54, UIC60, 115RE, 136RE |
Montavimo ir priežiūros perspektyvos:
- Norint tinkamai įdėti ir išimti, reikalingi specialūs įtempimo įrankiai
- Nereikia reguliuoti sukimo momento dėl besriegio savaiminio{0}}įtempimo konstrukcijos
- Vizuali apžiūra galima be išmontavimo, kad būtų galima greitai patikrinti būklę
- Optimaliam nuovargio tarnavimo laikui rekomenduojamas 10–12 mm įlinkio įterpimo gylis
- Tarpas tarp galinio lanko ir peties turi neviršyti 3–9 mm
Priežiūra ir eksploatavimo perspektyva
- Užtikrina maksimalią 14 kN suspaudimo jėgą vienam spaustukui, kad būtų užtikrintas bėgių saugumas
- Pasiekia 5 milijonus nuovargio ciklų be lūžių esant standartinei apkrovai
- Kritinės įtampos koncentracija, esanti ties galinio lanko vidiniu kreivumu
- Išlaiko atsparumą šliaužimui ir sukimosi stabilumą suvirintam bėgiui
- HRC 42-48 kietumo diapazonas užtikrina elastingą atsistatymą po deformacijos
„Gnee Professional“ tiekėjas
