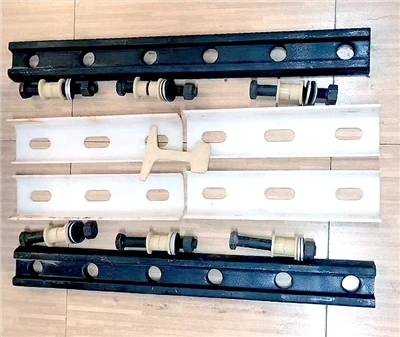

↵Rail FishPlate tvirtinimo sistema
GNEE Elastic Rail Fish Plate yra esminis{0}}tradicinės jungčių juostos technologijos pertvarkymas. Skirtingai nuo įprastų standžių žuvų plokščių, kurios sukuria fiksuotus įtempimo taškus, mūsų elastinga konstrukcija užtikrina valdomą lankstumą bėgių jungtyje, paverčiant ją iš silpnos bėgių kelio į valdomą pereinamąją zoną. Paskirstydama dinamines jėgas platesnėje srityje ir prisitaikydama prie mikro-judesių, ši sistema žymiai sumažina smūgio jėgas, pailgina jungties tarnavimo laiką ir išlaiko bėgių geometriją esant dideliam-įtempimui.
Techninės specifikacijos:
| Parametras | Specifikacija | Inžinerinis pranašumas |
|---|---|---|
| Produkto tipas | Elastingas sujungimas / žuvies lėkštė | Ne tik jungtis – pajėgų valdymo sistema |
| Dizaino principas | Tri-Segmentų lankstus dizainassu centrine amortizavimo sekcija | Sumažina smūgio jėgas 40-60%, lyginant su standžiomis jungtimis |
| Medžiagų mokslas | Mikro-Legiruotasis kaltas plienas(42CrMo4V) su gradiento kietumo apdorojimu | Šerdies kietumas: 38-42 HRC, Paviršiaus kietumas: 45-48 HRC dėl atsparumo dilimui |
| Lankstumo sistema | Integruoti polimeriniai{0}}slopinantys sluoksniaitarp plieninių segmentų | Leidžia 1,5-2,5 mm reguliuojamą vertikalią deformaciją jungties vietoje |
| Varžtų skylių dizainas | Ovalizuotos tikslios skylėssu sustiprintomis apykaklėmis | Atlaiko šiluminį plėtimąsi be varžto lenkimo ar skylės deformacijos |
| Paviršiaus inžinerija | Kelių{0}}pakopų apsauga: 1. Šratinys gniuždomajam įtempimui 2. Cinko{1}}galvaninis padengimas nikeliu 3. Epoksidinis-polimerinis viršutinis sluoksnis |
800 valandų atsparumas druskos purškimui, 15+ metų apsauga nuo korozijos |
Sunkios{0}}traukos smūgio zonos
Konfigūracija: Sustiprintas 8-angų dizainas su smūgius slopinančia šerdimi
Spektaklis: Atlaiko 35-40 tonų ašies apkrovas su<0.8mm permanent deformation
Stebėjimas: Pasirenkamas deformacijos matuoklio įrengimas apkrovai stebėti
Lauko duomenys: Australijos geležies rūdos eksploatavimo operacijų jungčių priežiūra sumažėjo 72 %
Montavimo kokybės standartai
- Jungtinis tarpas: 6-8 mm standartinėms reikmėms, 4-6 mm aukščiausios kokybės įrengimams
- Varžto sukimo momentas: 400–450 N·m (8,8 klasės varžtai) su nuosekliu priveržimu
- Paviršinis kontaktas: Mažiausias 90 % vizualinis kontaktas patikrintas naudojant žymėjimo mišinį
- Lygiavimas: Vertikalus ir šoninis išlygiavimas ±0,5 mm
- Iš anksto{0}}įkelti: 15-20 kN elastinga išankstinė apkrova išlaikoma po montavimo
