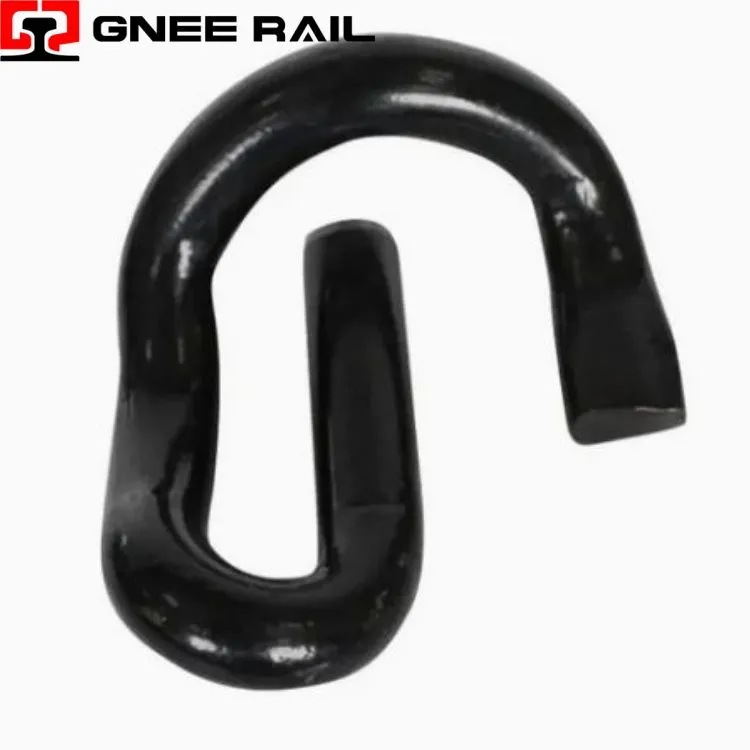

Geležinkelise CLIP tvirtinimo sistema
Railway e{0}}Clip yra didelio-našumo, kaltinio plieno tvirtinimo komponentas, sukurtas elastingoms bėgių tvirtinimo sistemoms. Veikdama kaip ne-tiesinė pastovios jėgos spyruoklė, ji naudoja tikslų geometrinį posūkį, kad bėgio pėdą veiktų nuolatinė suspaudimo jėga, veiksmingai sugerdama riedmenų dinamines smūgio apkrovas. Skirtingai nuo standžių tvirtinimo detalių, šis komponentas išlaiko gabarito vientisumą ir pasižymi dideliu elektriniu atsparumu, tuo pačiu prisitaikydamas prie bėgio šiluminio plėtimosi ir susitraukimo, todėl yra būtinas šiuolaikinei betoninių pabėgių bėgių infrastruktūrai.
Techninės specifikacijos:
| Funkcijų kategorija | Parametras / Charakteristika | Našumo metrika |
|---|---|---|
| Geometrinis tipas | Ne{0}}tiesinis, pastovios jėgos spyruoklė | Dviejų taškų kontaktas (kojos pirštas ir kulnas) |
| Medžiagos specifikacija | Spyruoklinis plienas (pvz., 60Si2Mn / 51CrV4) | Tempimo stipris: 1300 – 1500 MPa |
| Suspaudimo jėga | Nominali kojų pirštų apkrova | 10 kN – 14 kN vienam spaustukui (statinis) |
| Nuovargio gyvenimas | Apkrovos ciklo ištvermė | >5 milijonai ciklų su 3 mm nuokrypiu |
| Apsauga nuo korozijos | Antikorozinė danga | Atsparumas druskos purškimui > 800 val. (ISO 9227) |
Montavimo ir priežiūros perspektyvos:
- Pastovi suspaudimo jėga:Sukurta atsižvelgiant į konkrečią pirštų apkrovą, kad būtų išlaikyta pastovi bėgių laikymo{0}}jėga nepaisant pasikartojančių apkrovos ciklų.
- Atsparumas nuovargiui:Pagaminta iš aukštos -klasės silicio-mangano spyruoklinio plieno, kad atlaikytų daugiau nei 5 milijonus dinaminio įtempio ciklų be nuolatinės deformacijos.
- Didelė deformacijos talpa:Gali priimti didelį vertikalų bėgių pakėlimą (iki 12–15 mm), išlaikant kontaktą, neleidžiant nuvažiuoti nuo bėgių dėl pabėgio „siurbimo“.
Priežiūra ir eksploatavimo perspektyva
- Įrankis{0}}Nemokamas išgavimas:Sukurta greitam montavimui ir nuėmimui naudojant paprastą izoliuotą svirties strypą, todėl bėgių priežiūros metu nereikia naudoti hidraulinių presų.
- Aiškus vizualinis matuoklis:Jame yra apibrėžtas tarpas nuo kulno-iki-peties, leidžiantis bėgių kelio inspektoriams vizualiai patikrinti teisingą įterpimo gylį ir įtempimą naudojant go/no{2}}go matuoklį.
- Vieno{0}}gabalo tvarkymas:Pašalina surinkimo sudėtingumą, susijusį su varžtų spaustukų sistemomis, sumažina palaidų komponentų, reikalingų vienai bėgio sėdynei, skaičių.
