↵Rail E Clip tvirtinimo sistema

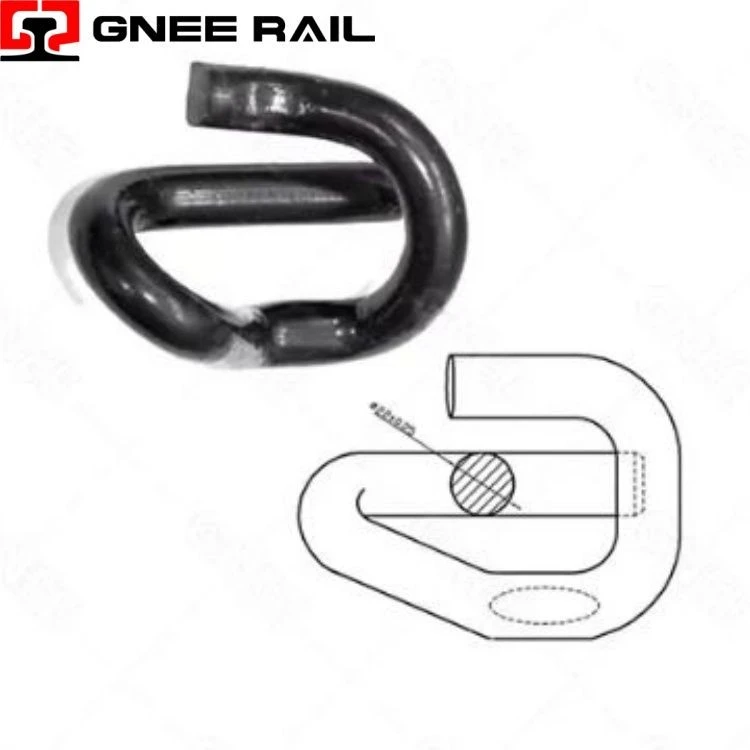

Geležinkelio E{0}}Clip yra spyruoklinis plieninis tvirtinimo komponentas, suformuotas kaip raidė „E“, kuris veikia kaip geležinkelio dinaminis įtempimo reguliatorius, paverčiantis savo elastinę deformaciją į nuolatinę suspaudimo jėgą, kuri pritvirtina bėgio koją prie pabėgio be sriegių ar mechaninių užraktų. Skirtingai nuo standžių tvirtinimo detalių, kurios priklauso nuo trinties arba srieginio sukimo momento, šis spaustukas veikia kaip gyva spyruoklė, -nuolat veikianti tiksliai apskaičiuotą slėgį, leisdama mikro-judesius, kurie sugeria traukinio-sukeltas vibracijas ir šiluminį plėtimąsi, tada automatiškai grįžta į pradinę geometriją, kad būtų išlaikytas nuoseklus bėgių išlygiavimas.
Techninės specifikacijos:
| Funkcija | Geležinkelio E{0}}klipas | Geležinkelio sraigtinis smaigalys | Tradicinio kirpimo smaigalys |
|---|---|---|---|
| Laikymo mechanizmas | Elastinė deformacija / spyruoklės įtempimas | Srieginis mechaninis blokavimas | Tik trinties{0}}pleištas |
| Įtempimo metodas | Savaiminis-įtempimas (be koregavimo) | Sukimo momentu{0}}valdomas montavimas | Tik smūginis vairavimas |
| Techninės priežiūros reikalavimas | „Tink{0}}ir-pamiršk“ - nulis įprastinių patikrinimų | Periodinis sukimo momento patikrinimas | Laipsniškas atsipalaidavimas esant eismui |
| Nuovargio gyvenimas | 3-5+ mln. ciklų be gedimų | Didelis{0}}ciklas | Ribotas; linkę į nuovargį |
| Diegimo greitis | Sekundės su specializuotu įrankiu | Vidutinis (vairavimas rotaciniu režimu) | Greitas (smūginis vairavimas) |
| Suderinamumas su miegamaisiais | Mediena, betonas, kompozitas | Mediena, betonas su kaiščiais | Tik mediena |
| Kritinio streso vieta | Vidinis galinio lanko kreivumas | Sriegio šaknies / koto perėjimas | Spyglių linijos / galvos jungtis |
| Pirštų apkrovos diapazonas | 500-1400 kgf (priklausomai nuo skersmens) | N/A (užveržimas per sriegio įtempimą) | N/A (tik trintis) |
Montavimo ir priežiūros perspektyvos:
Elastinės energijos valdymas:E-klipo lenkta geometrija veikia kaip iš anksto apkrauta spyruoklė, kuri montavimo metu kaupia mechaninę energiją ir išleidžia ją kaip nuolatinį suspaudimo slėgį, dinamiškai prisitaikydama prie apkrovos svyravimų be nuovargio gedimų.
Montavimo ir priežiūros ekonomika:Konstrukcija be sriegių leidžia greitai mechaniniu būdu sumontuoti ir nuimti naudojant specializuotus įrankius, o tai žymiai sumažina bėgių laikymo laiką, o kartu nereikia naudoti sukimo momento veržliarakčių ir periodiškai priveržti.
Medžiagų mokslas ir ilgaamžiškumas:Kaltas iš didelio{0}}atsparumo nuovargiui-spyruoklinio plieno lydinių, kurių kietumas yra kontroliuojamas (44–48 HRC), spaustukas atlaiko milijonus apkrovos ciklų be plastinės deformacijos ar lūžių.
Priežiūra ir eksploatavimo perspektyva
- Pirštų apkrovos tikslumas:Kiekvienas spaustukas sukuria kalibruotą gniuždymo jėgą,{0}}nuo 500 kgf 16 mm skersmens iki 1400 kgf 20 mm variantų,-kuri išlaiko vertikalią bėgio padėtį ir leidžia atlikti būtinus mikro{6}}judesius.
- Kritinio streso pasiskirstymas:Baigtinių elementų analizė atskleidžia, kad didžiausias įtempis susikoncentruoja ties galinio lanko vidiniu išlinkimu. Tai apgalvota dizaino ypatybė, kuri paskirsto ciklines apkrovas nuo gedimų{0}}susijusių vietų.
- Netinkamos padėties tolerancija:Gnybtas išlaiko funkcinę suspaudimo jėgą net esant 14–26 mm montavimo tarpams, nors optimaliam veikimui reikalingas tinkamas galinio lanko sujungimas su liejamu pečiu.
„Gnee Professional“ tiekėjas
