Geležinkelise CLIP tvirtinimo sistema

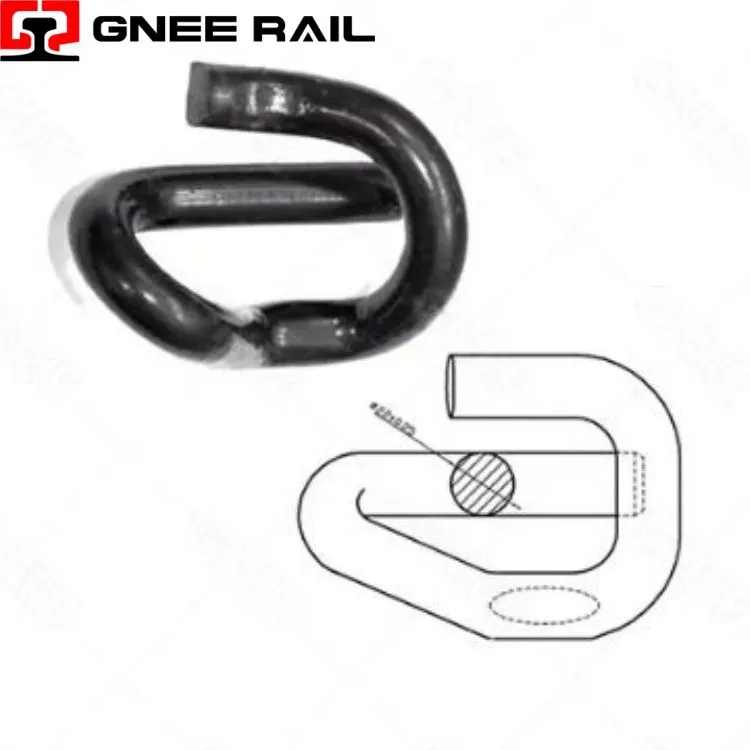

Geležinkelio E-Clip yra iš anksto įtemptas, pastovios{2}}jėgos spyruoklinis tvirtinimo elementas, pagamintas iš grūdinto ir grūdinto spyruoklinio plieno, išsiskiriantis uždaros-kilpos geometrine konfigūracija, kuri, žiūrint pjūvyje, sudaro atskirą "E" profilį. Šis tvirtinimo elementas, sukurtas taip, kad būtų integruotas į -betoninių pabėgių pečius, naudoja konsolės spyruoklės principą, kai montuojant spaustuko korpusas elastingai deformuojamas, kad būtų kaupiama mechaninė energija, kuri virsta nuolatiniu spaudimu žemyn bėgio pėdai.
Techninės specifikacijos:
| Atributas | Techninė detalė | Veiklos rodiklis |
|---|---|---|
| Pavasario principas | Konsolė su uždaru{0}}ciklu | Elastingos energijos kaupimas per deformaciją |
| Medžiagos standartas | Spyruoklinis plienas pagal EN 10089 arba lygiavertį | 1 300 – 1 600 MPa tempiamasis stipris |
| Diegimo jėga | Svirties{0}}įterpimas | 200–400 N rankinė jėga |
| Statinė suspaudimo apkrova | Vienai bėgio sėdynei (2 spaustukai) | Iš viso 18 – 28 kN |
| Kokybės sertifikatas | Pramonės standartai | ISO 9001, EN 13481 serijos atitiktis |
Montavimo ir priežiūros perspektyvos:
- Teigiamas mechaninis užraktas:Uždaros -kilpos kulno geometrija susijungia su atitinkama įduba-petyje, sukurdama teigiamą mechaninį blokavimą, neleidžiantį spaustukui išslysti esant aukšto-dažnio vibracijai ar staigiam šoniniam smūgiui.
- Sukamojo taško stabilumas:Kulno-su-pečių sąsaja montuojant ir atliekant techninę priežiūrą veikia kaip fiksuotas ašis, užtikrinantis, kad suspaudimo jėgos vektorius išliks vienodas visame segtuko elastingumo diapazone.
- Dėvėjimo kompensacija:Pečių kontaktiniai paviršiai suprojektuoti dideliais spinduliais, kurie laikui bėgant prisitaiko prie nedidelio susidėvėjimo, nekeičiant spaustuko sumontuotos geometrijos ar suspaudimo savybių.
Priežiūra ir eksploatavimo perspektyva
- Platus veikimo diapazonas:Spyruoklinio plieno lydinio ir terminio apdorojimo parametrai parenkami taip, kad išlaikytų pastovias elastines savybes visame –40–+70 laipsnių temperatūrų spektre, sutinkamame vykdant pasaulines geležinkelių operacijas.
- Šiluminio plėtimosi koordinavimas:Gnybtų geometrija prisitaiko prie plieninio bėgio, betoninio pabėgio ir paties spaustuko diferencinio šiluminio plėtimosi nesukeldama papildomo įtempio, kuris paveiktų suspaudimo jėgos stabilumą.
- Atsparumas UV spinduliuotei:Apsaugos nuo korozijos sistemoje yra UV{0}}stabilūs viršutiniai sluoksniai, kurie apsaugo nuo dangos vientisumo pablogėjimo atvirose bėgių kelio atkarpose, kur saulės spinduliai pagreitina medžiagos senėjimą.
